ریل سوخت کجاست؟، ریل سوخت (Fuel Rail) یکی از اجزای پنهان اما بسیار مهم در سیستم سوخترسانی انژکتوری خودروهای امروزی است که اغلب کمتر مورد توجه رانندگان قرار میگیرد. این قطعه که به شکل یک لوله یا کانال فلزی طراحی شده، مسئولیت توزیع دقیق و یکنواخت سوخت تحت فشار به انژکتورها را بر عهده دارد تا هر سیلندر موتور مقدار سوخت مناسب را در زمان مناسب دریافت کند. بدون عملکرد صحیح ریل سوخت، احتراق موتور نامتعادل شده و این امر مستقیماً به افزایش مصرف سوخت، کاهش قدرت، لرزش موتور، خامسوزی، افزایش آلایندگی و حتی روشن نشدن خودرو منجر میشود.
این مقاله به طور جامع به بررسی ریل سوخت خودرو میپردازد: تعریف دقیق و وظیفه آن، تفاوت ریل بنزین و گاز، موقعیت قرارگیری در موتور، علل رایج خرابی و نشانهها، روشهای تشخیص و تعمیر، نقش آن در مصرف سوخت و عملکرد موتور، و تفاوتهای فنی در سیستمهای مختلف تزریق. هدف این است که خوانندگان با شناخت بهتر این قطعه حساس، بتوانند مشکلات را زودتر تشخیص دهند، از هزینههای سنگین تعمیر جلوگیری کنند و با نگهداری مناسب، عمر مفید سیستم سوخترسانی خودرو را افزایش دهند. ریل سوخت شاید کوچک به نظر برسد، اما سلامت آن تضمینکننده کارایی، ایمنی و صرفهجویی در هزینههای جاری خودرو است.
فهرست مطالب:

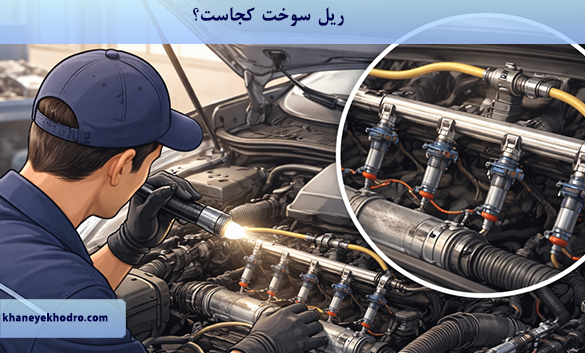

ریل سوخت کجاست؟
ریل سوخت (Fuel Rail) در خودروهای انژکتوری مدرن، معمولاً در مرکز موتور و روی منیفولد هوا (منیفولد ورودی) قرار دارد. این قطعه به شکل یک لوله یا کانال فلزی (اغلب آلومینیومی یا فولادی) است که دقیقاً بالای سرسیلندر و در فضای داخلی یا نزدیک منیفولد ورودی نصب میشود. انژکتورها (سوزنهای انژکتور) مستقیماً به ریل سوخت متصل هستند و از پایین یا کنار آن بیرون میآیند تا سوخت را به داخل منیفولد یا نزدیک سوپاپهای ورودی سیلندرها پاشش کنند.
در بیشتر خودروهای بنزینی معمولی (مانند پژو ۴۰۵، پارس، سمند با موتور XU7، پراید، تیبا، ساینا، پژو ۲۰۶ و بسیاری از خودروهای داخلی و چینی)، ریل سوخت در قسمت بالایی موتور، درست زیر درپوش موتور (اگر وجود داشته باشد) و در نزدیکی منیفولد هوا واقع شده است. معمولاً از سمت راننده یا سرنشین جلو قابل مشاهده است، اما برای دیدن دقیق آن اغلب نیاز به برداشتن پوشش پلاستیکی موتور یا برخی قطعات جانبی مانند لولههای هوا است.
- در موتورهای خطی ۴ سیلندر (رایجترین نوع در خودروهای سواری ایرانی)، ریل سوخت به صورت افقی یا کمی مایل روی منیفولد قرار گرفته و انژکتورها از آن آویزان هستند.
- رگلاتور فشار سوخت (در بسیاری از مدلها مانند موتورهای TU5 یا XU7) معمولاً مستقیماً روی ریل یا انتهای آن نصب شده و یک شلنگ خلأ به آن متصل است.
- ورودی سوخت (شیلنگ یا لوله از پمپ بنزین) به یک سمت ریل و خروجی بازگشت سوخت (به باک) به سمت دیگر متصل میشود.
در خودروهای با تزریق مستقیم سوخت (GDI) (مانند برخی مدلهای جدیدتر اروپایی یا کرهای)، ریل سوخت فشار بسیار بالاتری دارد و اغلب محکمتر و با طراحی متفاوت روی سرسیلندر نصب میشود، اما همچنان در همان ناحیه مرکزی موتور قرار دارد.
در خودروهای دوگانهسوز CNG، ریل سوخت گاز (CNG Rail) معمولاً جدا از ریل بنزین است و اغلب در کنار یا نزدیک ریل بنزین، روی منیفولد هوا نصب میشود. انژکتورهای گاز به آن متصل هستند و طراحی آن برای تحمل فشار گاز پس از رگلاتور مناسبسازی شده است.
برای دسترسی به ریل سوخت معمولاً باید:
- کاپوت را باز کنید.
- پوشش موتور (اگر پلاستیکی باشد) را بردارید.
- لولههای هوا یا سنسورها را کنار بزنید تا ریل و انژکتورها دیده شوند.
نکته ایمنی مهم: قبل از هرگونه دستکاری روی ریل سوخت، حتماً فشار سیستم سوخت را تخلیه کنید (با باز کردن فیوز پمپ بنزین یا استفاده از شیر سرویس روی ریل) و باتری را قطع کنید تا از پاشش سوخت تحت فشار و خطر آتشسوزی جلوگیری شود.
موقعیت دقیق ریل سوخت بسته به مدل خودرو کمی متفاوت است، اما در اکثر خودروهای سواری ایرانی و چینی، همیشه در مرکز و بالای موتور، نزدیک منیفولد ورودی قرار دارد و با دیدن انژکتورها (۴ یا بیشتر لوله کوچک که به سمت سیلندرها میروند) میتوانید آن را شناسایی کنید.
نقش ریل سوخت در بهینهسازی مصرف سوخت و عملکرد موتور
ریل سوخت به عنوان توزیعکننده اصلی سوخت در سیستم انژکتوری، تأثیر مستقیمی بر مصرف سوخت و راندمان کلی موتور دارد. این قطعه با حفظ فشار ثابت سوخت در تمام انژکتورها، تضمین میکند که هر سیلندر دقیقاً مقدار سوخت مورد نیاز را در زمان مناسب دریافت کند. اگر فشار در ریل یکنواخت نباشد، برخی انژکتورها سوخت کمتری دریافت میکنند و برخی دیگر بیش از حد، که منجر به مخلوط نامتعادل هوا و سوخت (lean یا rich) در سیلندرها میشود. مخلوط lean (کمسوخت) باعث افزایش دمای احتراق، خامسوزی و افت قدرت میشود در حالی که مخلوط rich (پرسوخت) مصرف سوخت را به شدت بالا میبرد و آلایندههای بیشتری تولید میکند.
در شرایط رانندگی واقعی، جایی که بار موتور، دور موتور و دمای محیط مدام تغییر میکند، ریل سوخت با کمک رگلاتور فشار (که اغلب روی خود ریل نصب است) این نوسانات را جبران میکند. رگلاتور با بازگرداندن سوخت اضافی به باک، فشار را در محدوده ایدهآل نگه میدارد و ECU موتور بر اساس دادههای سنسورها (مانند سنسور MAP، سنسور اکسیژن و سنسور دمای هوا) زمانبندی تزریق را تنظیم مینماید. این هماهنگی باعث میشود موتور در دورهای پایین (مانند رانندگی شهری) و دورهای بالا (شتابگیری یا جاده) بهینه کار کند و مصرف سوخت نزدیک به اعداد رسمی کارخانه باقی بماند.
در سیستمهای تزریق مستقیم (GDI)، نقش ریل سوخت حتی حیاتیتر است زیرا فشار بسیار بالا (۱۰۰ تا ۲۰۰ بار یا بیشتر) اجازه میدهد سوخت به صورت مستقیم داخل سیلندر پاشیده شود. این روش احتراق را دقیقتر کرده و راندمان حرارتی موتور را افزایش میدهد که نتیجه آن کاهش مصرف سوخت تا ۱۰-۱۵ درصد نسبت به سیستمهای تزریق غیرمستقیم است. ریل سوخت در این سیستمها باید تحمل فشار بالا، تغییرات دمایی شدید و ارتعاشات موتور را داشته باشد تا جریان سوخت دقیق باقی بماند. هرگونه نوسان فشار در ریل GDI میتواند منجر به احتراق ناقص، افزایش مصرف و آسیب به پیستونها یا سوپاپها شود.
در خودروهای دوگانهسوز CNG، ریل سوخت گاز با توزیع گاز طبیعی فشرده (پس از کاهش فشار توسط رگلاتور) به انژکتورهای گاز، نقش مشابهی ایفا میکند اما با چالشهای بیشتری همراه است. گاز متان خشک و بدون روانکننده است و میتواند باعث سایش سریعتر قطعات شود. ریل گاز باید فشار را بدون افت ناگهانی حفظ کند تا موتور در حالت گازسوزی نرم کار کند و مصرف گاز (که معمولاً به مترمکعب محاسبه میشود) اقتصادی بماند. هماهنگی بین ریل بنزین و ریل گاز توسط ECU دوگانهسوز مدیریت میشود تا سوئیچ بین سوختها بدون افت قدرت یا افزایش مصرف انجام شود.
عملکرد صحیح ریل سوخت مستقیماً بر شاخصهای مصرف سوخت تأثیرگذار است. در تستهای استاندارد (سیکل ترکیبی NEDC یا WLTP)، فشار ثابت ریل یکی از عوامل کلیدی رسیدن به اعداد پایین مصرف است. در استفاده واقعی ایران، جایی که بنزین اغلب حاوی ناخالصی و اتانول است، ریل سالم میتواند مصرف را ۵ تا ۱۰ درصد پایینتر از حالت معیوب نگه دارد. علاوه بر این، ریل سوخت با توزیع یکنواخت، دمای اگزوز را کنترل کرده و عمر کاتالیزور را افزایش میدهد که این امر به نوبه خود آلایندگی را کاهش داده و استانداردهای یورو را بهتر رعایت میکند.
در نهایت، ریل سوخت نه تنها یک لوله ساده توزیعکننده است بلکه بخشی از زنجیره دقیق کنترل احتراق موتور به شمار میرود. عملکرد بهینه آن باعث تعادل بین قدرت، مصرف سوخت و آلایندگی میشود و هرگونه نقص در آن زنجیره را مختل میکند. خودروسازان با استفاده از مواد مقاومتر، طراحیهای یکپارچهتر و رگلاتورهای الکترونیکی پیشرفته، تلاش میکنند ریل سوخت را به یکی از پایدارترین اجزای سیستم تبدیل کنند تا موتور در تمام شرایط رانندگی اقتصادی و قدرتمند باقی بماند.
تفاوتهای فنی ریل سوخت در سیستمهای مختلف تزریق سوخت
ریل سوخت در انواع مختلف سیستمهای تزریق سوخت، تفاوتهای اساسی در طراحی، مواد، فشار کاری و عملکرد دارد که هر کدام برای نیازهای خاص موتور ساخته شدهاند. در سیستم تزریق غیرمستقیم چندنقطهای (MPI یا PFI) که در اکثر خودروهای بنزینی معمولی ایران (مانند موتورهای TU5، XU7، M15، EF7) استفاده میشود، ریل سوخت فشار نسبتاً پایینی (معمولاً ۳ تا ۴ بار) را تحمل میکند.
این ریل اغلب از آلومینیوم ریختهگری یا فولاد سبک ساخته میشود و شکل آن ساده و خطی است. انژکتورها از پایین به ریل متصل هستند و سوخت مایع با فشار متوسط به داخل منیفولد هوا پاشیده میشود. رگلاتور فشار مکانیکی روی ریل یا نزدیک آن قرار دارد و با کمک شلنگ خلأ از منیفولد، فشار را تنظیم میکند.
در سیستم تزریق مستقیم بنزین (GDI یا DI)، ریل سوخت کاملاً متفاوت است. فشار کاری در این سیستمها از ۵۰ بار شروع شده و در موتورهای پیشرفته به ۲۰۰-۳۵۰ بار میرسد تا سوخت به صورت مستقیم داخل سیلندر پاشیده شود.
ریل GDI معمولاً از فولاد ضدزنگ یا آلیاژهای مقاوم بالا ساخته میشود و دیوارههای ضخیمتری دارد تا فشار بالا را بدون تغییر شکل تحمل کند. طراحی آن اغلب شامل محفظههای فشار بالا و اتصالات تقویتشده است و رگلاتور فشار الکترونیکی (یا پمپ فشار بالا) نقش اصلی را ایفا میکند. ECU مستقیماً فشار را بر اساس بار موتور تنظیم مینماید تا تزریق دقیق در زمانبندی مناسب انجام شود. این سیستم مصرف سوخت را کاهش داده و قدرت را افزایش میدهد اما حساسیت بیشتری به کیفیت سوخت و نگهداری دارد.
در خودروهای دیزلی با تزریق مستقیم رایج (Common Rail Diesel)، ریل سوخت (Common Rail) فشار بسیار بالایی (۱۰۰۰ تا ۲۵۰۰ بار) را مدیریت میکند. این ریل معمولاً یک لوله فولادی ضخیم و مقاوم است که به عنوان مخزن فشار مشترک عمل میکند. پمپ فشار بالا (HPFP) سوخت را به داخل ریل پمپاژ میکند و انژکتورهای پیزوالکتریک یا سولنوئیدی با دقت بسیار بالا سوخت را تزریق میکنند. ریل دیزل باید در برابر فشارهای شدید، ارتعاشات و دماهای بالا مقاوم باشد و اغلب دارای سنسور فشار داخلی برای بازخورد به ECU است. این طراحی امکان تزریق چندمرحلهای (pilot, main, post-injection) را فراهم میکند که مصرف سوخت را بهینه کرده و آلایندگی NOx و ذرات را کاهش میدهد.
در سیستمهای دوگانهسوز CNG، ریل سوخت گاز جدا از ریل بنزین است و فشار کاری آن پس از رگلاتور معمولاً بین ۱ تا ۱۰ بار (بسته به نسل سیستم) قرار دارد. ریل گاز اغلب از فولاد یا آلیاژهای خاص ساخته میشود تا در برابر طبیعت خشک و خورنده متان مقاوم باشد. انژکتورهای گاز (که بزرگتر از انژکتور بنزین هستند) به ریل گاز متصل میشوند و گاز را نزدیک سوپاپ ورودی یا داخل منیفولد تزریق میکنند. طراحی ریل CNG شامل اتصالات ایمنتر (مانند فیتینگهای رزوهدار با واشرهای مخصوص) است تا نشت گاز که بسیار خطرناک است، رخ ندهد. استانداردهای ایمنی مانند ECE R110 یا معادل ایرانی آن، الزامات سختی برای مواد و تست فشار روی ریل گاز تعیین میکنند.
این تفاوتها نشان میدهد که ریل سوخت دیگر یک قطعه ساده نیست بلکه بخشی از فناوری پیشرفته موتور است. در سیستمهای قدیمیتر سادهتر و ارزانتر است اما در سیستمهای مدرن پیچیدهتر، گرانتر و حساستر به نگهداری. انتخاب طراحی ریل بر اساس نوع موتور، فشار مورد نیاز و استانداردهای آلایندگی انجام میشود و هر کدام مزایا و چالشهای خاص خود را دارند. درک این تفاوتها به تعمیرکاران و رانندگان کمک میکند تا مشکلات را بهتر تشخیص دهند و قطعات مناسب را برای تعمیر یا تعویض انتخاب کنند.
پرسشهای متداول
-
ریل سوخت دقیقاً چیست و چه شکلی دارد؟
ریل سوخت یک لوله یا کانال فلزی (معمولاً آلومینیومی یا فولادی) است که سوخت تحت فشار را دریافت کرده و به طور یکنواخت بین انژکتورها توزیع میکند. شکل آن معمولاً خطی یا U شکل است و انژکتورها مستقیماً به آن متصل میشوند.
-
ریل سوخت کجای موتور قرار دارد؟
در اکثر خودروها روی منیفولد ورودی هوا (منیفولد هوا) و در مرکز بالای موتور نصب شده است. انژکتورها از آن آویزان هستند و معمولاً زیر پوشش موتور قابل مشاهده است.
-
وظیفه اصلی ریل سوخت چیست؟
توزیع سوخت با فشار ثابت و یکنواخت به تمام انژکتورها برای احتراق بهینه، کاهش مصرف سوخت، کاهش آلایندگی و عملکرد نرم موتور.
-
ریل سوخت بنزین با ریل سوخت گاز (CNG) چه تفاوتی دارد؟
ریل بنزین فشار پایین تا متوسط دارد و سوخت مایع را توزیع میکند؛ ریل گاز فشار گاز پس از رگلاتور را تحمل میکند، جنس مقاومتری دارد و طراحی ایمنتری برای جلوگیری از نشت گاز خطرناک نیاز است.
-
چرا ریل سوخت در ایران زود خراب میشود؟
به دلیل بنزین بیکیفیت (حاوی آب، اتانول، ناخالصی)، گرمای شدید تابستان، عدم تعویض بهموقع فیلتر سوخت، کارکرد بالا و لرزش مداوم موتور در ترافیک سنگین.
ممنون که تا پایان مقاله “ریل سوخت کجاست؟” با ما همراه بودید.
