رادیاتور بخاری سمند کجا قرار دارد؟

رادیاتور بخاری سمند کجا قرار دارد؟، رادیاتور بخاری یکی از اجزای کلیدی سیستم گرمایش خودروی سمند است که نقش مهمی در تأمین آسایش سرنشینان در روزهای سرد ایفا می‌کند. این قطعه با انتقال گرمای مایع خنک‌کننده موتور به هوای داخل کابین، محیطی گرم و راحت فراهم می‌آورد.

بااین‌حال، محل قرارگیری خاص این رادیاتور در خودرو و پیچیدگی‌های مربوط به دسترسی و تعمیر آن، باعث شده است که بسیاری از مالکان سمند به دنبال اطلاعات دقیق‌تری درباره آن باشند. در این مقاله، به بررسی محل دقیق رادیاتور بخاری، نحوه عملکرد آن، روش‌های نگهداری و پرسش‌های متداول مرتبط پرداخته‌ایم تا راهنمایی جامع برای رانندگان و علاقه‌مندان به این خودرو ارائه دهیم.

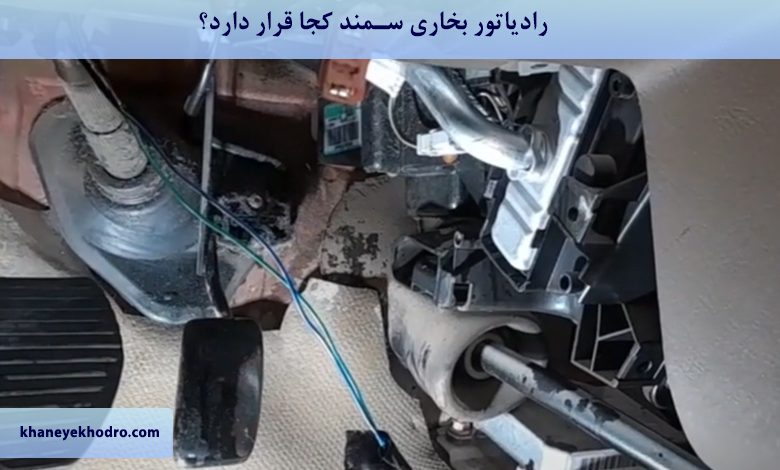

رادیاتور بخاری سمند کجا قرار دارد؟

رادیاتور بخاری در خودروی سمند، مانند بسیاری از خودروهای دیگر با پلتفرم مشترک نظیر پژو 405 و پارس، یکی از اجزای کلیدی سیستم گرمایش کابین است که وظیفه انتقال گرمای مایع خنک‌کننده موتور به هوای داخل کابین را بر عهده دارد. برای درک دقیق‌تر محل قرارگیری و جزئیات مربوط به این قطعه، در ادامه اطلاعات به‌صورت جامع و با استفاده از لیست‌های هخم ارائه می‌شود:

جزئیات محل نصب رادیاتور بخاری

• موقعیت کلی: رادیاتور بخاری سمند در داخل کابین خودرو و پشت داشبورد قرار دارد. این مکان به‌گونه‌ای طراحی شده است که گرمای تولیدشده توسط رادیاتور به‌راحتی از طریق سیستم تهویه به داخل کابین منتقل شود.
• محفظه نصب: این رادیاتور درون یک جعبه سیاه‌رنگ که به آن یونیت بخاری و تهویه مطبوع می‌گویند، قرار گرفته است. این یونیت در قسمت میانی زیر داشبورد نصب شده و شامل اجزای مختلفی مانند فن، رادیاتور بخاری و اجزای سیستم تهویه است.
• ارتباط با سیستم خنک‌کننده موتور: رادیاتور بخاری از طریق لوله‌های ورودی و خروجی به سیستم خنک‌کننده موتور متصل است. این لوله‌ها مایع خنک‌کننده گرم را از موتور به رادیاتور بخاری منتقل کرده و پس از تبادل حرارتی، آن را به موتور بازمی‌گردانند.

دسترسی به رادیاتور بخاری

• فرآیند دسترسی: دسترسی به رادیاتور بخاری سمند کاری پیچیده و زمان‌بر است. برای تعویض یا تعمیر این قطعه، معمولاً باید کل داشبورد خودرو باز شود. این فرآیند شامل مراحل زیر است:
  • جدا کردن قطعات تزئینی و پنل‌های داشبورد.
  • باز کردن پیچ‌ها و اتصالات داشبورد.
  • دسترسی به یونیت بخاری که رادیاتور در آن قرار دارد.
• چالش‌ها: به دلیل قرارگیری رادیاتور در عمق سیستم تهویه و پشت داشبورد، این کار نیاز به ابزارهای تخصصی و مهارت فنی دارد و معمولاً توسط تعمیرکاران حرفه‌ای انجام می‌شود.

مسیر لوله‌های آب گرم

• ورود به کابین: لوله‌های آب گرم که مایع خنک‌کننده را به رادیاتور بخاری منتقل می‌کنند، از طریق دیواره آتش (فایروال) وارد کابین می‌شوند. فایروال دیواره‌ای است که موتور را از کابین جدا می‌کند و این لوله‌ها از سوراخ‌های مخصوصی در آن عبور می‌کنند.
• اتصال به رادیاتور: پس از ورود به کابین، این لوله‌ها به ورودی و خروجی رادیاتور بخاری متصل می‌شوند تا جریان مایع خنک‌کننده برقرار شود.

نکات تکمیلی

• اهمیت نگهداری: برای جلوگیری از مشکلاتی مانند نشتی یا گرفتگی، توصیه می‌شود مایع خنک‌کننده به‌موقع تعویض شود و رادیاتور بخاری به‌صورت دوره‌ای بررسی گردد.
• مشکلات رایج: نشتی مایع خنک‌کننده، گرفتگی رادیاتور یا خرابی فن از مشکلات رایج سیستم بخاری سمند هستند که ممکن است نیاز به تعمیر یا تعویض رادیاتور را ایجاد کنند.

در مجموع، رادیاتور بخاری سمند در مکانی قرار دارد که دسترسی به آن دشوار است و نیاز به دقت و مهارت در تعمیرات دارد. این طراحی در خودروهای با پلتفرم مشابه نیز دیده می‌شود و جزء ویژگی‌های مشترک این خودروها محسوب می‌گردد. برای انجام تعمیرات، بهتر است به تعمیرگاه‌های مجاز یا مکانیک‌های حرفه‌ای مراجعه کنید تا از آسیب به سایر اجزای خودرو جلوگیری شود.

عملکرد رادیاتور بخاری در خودروی سمند

رادیاتور بخاری یکی از اجزای حیاتی سیستم گرمایش خودروی سمند است که نقشی کلیدی در تأمین آسایش سرنشینان در فصول سرد ایفا می‌کند. این بخش به بررسی نحوه عملکرد رادیاتور بخاری، اجزای مرتبط با آن و چگونگی انتقال گرما به داخل کابین می‌پردازد.

نقش رادیاتور بخاری در سیستم گرمایش

رادیاتور بخاری در خودروی سمند به‌عنوان یک مبدل حرارتی عمل می‌کند. این قطعه گرمای مایع خنک‌کننده موتور را جذب کرده و آن را به هوای عبوری از داخل یونیت بخاری منتقل می‌کند. مایع خنک‌کننده که در اثر کارکرد موتور گرم شده است، از طریق لوله‌های ورودی به رادیاتور بخاری هدایت می‌شود. در داخل رادیاتور، این مایع داغ با عبور از لوله‌های نازک و پره‌های فلزی، گرما را به هوای محیط منتقل می‌کند. این فرآیند باعث می‌شود هوای گرم از طریق دریچه‌های تهویه به داخل کابین دمیده شود و محیطی راحت برای سرنشینان فراهم گردد.

اجزای مرتبط با رادیاتور بخاری

رادیاتور بخاری به‌تنهایی کار نمی‌کند و بخشی از یک سیستم پیچیده‌تر است. یکی از اجزای اصلی، فن بخاری است که هوای سرد را از داخل یا خارج کابین به سمت رادیاتور هدایت می‌کند. این فن با سرعت‌های مختلف قابل تنظیم است تا میزان جریان هوای گرم را کنترل کند.

همچنین، شیر کنترل بخاری (در برخی مدل‌ها) وظیفه تنظیم جریان مایع خنک‌کننده به داخل رادیاتور را بر عهده دارد. در صورت خرابی این شیر، ممکن است گرمایش کابین مختل شود یا نشتی ایجاد گردد. علاوه بر این، فیلتر هوای کابین نیز نقش مهمی در حفظ کیفیت هوای ورودی به سیستم دارد. فیلتر کثیف می‌تواند جریان هوا را کاهش دهد و کارایی سیستم گرمایش را تحت تأثیر قرار دهد.

فرآیند انتقال گرما

انتقال گرما در رادیاتور بخاری سمند به‌صورت همرفتی انجام می‌شود. هنگامی که مایع خنک‌کننده گرم از موتور وارد رادیاتور می‌شود، پره‌های فلزی رادیاتور این گرما را به هوای عبوری منتقل می‌کنند. فن بخاری با ایجاد جریان هوا، این گرما را به داخل کابین هدایت می‌کند.

تنظیم دمای هوای خروجی از طریق کنترل پنل تهویه انجام می‌شود که امکان مخلوط کردن هوای گرم و سرد را فراهم می‌کند. این سیستم به راننده اجازه می‌دهد دمای دلخواه را تنظیم کند و از گرمایش بیش از حد یا ناکافی جلوگیری شود. در شرایط ایده‌آل، این فرآیند به‌سرعت کابین را گرم می‌کند، اما عواملی مانند دمای پایین محیط یا نقص در سیستم خنک‌کننده می‌توانند عملکرد آن را تحت تأثیر قرار دهند.

اهمیت کیفیت مایع خنک‌کننده

مایع خنک‌کننده نقش مهمی در عملکرد رادیاتور بخاری دارد. استفاده از مایع خنک‌کننده باکیفیت و تعویض منظم آن از رسوب و خوردگی در داخل رادیاتور جلوگیری می‌کند.

رسوبات می‌توانند لوله‌های داخلی رادیاتور را مسدود کرده و جریان مایع را کاهش دهند، که نتیجه آن کاهش گرمایش کابین است. همچنین، مایع خنک‌کننده باید با استانداردهای توصیه‌شده توسط سازنده خودرو سازگار باشد تا از آسیب به اجزای سیستم جلوگیری شود. در سمند، معمولاً از مایعات خنک‌کننده پایه اتیلن گلیکول استفاده می‌شود که مقاومت خوبی در برابر دماهای بالا و پایین دارند.

تأثیر طراحی خودرو بر عملکرد

طراحی پلتفرم مشترک سمند با خودروهایی مانند پژو 405 و پارس باعث شده است که سیستم گرمایش آن‌ها شباهت‌های زیادی داشته باشد. بااین‌حال، تفاوت‌های جزئی در طراحی یونیت بخاری یا مسیر لوله‌ها ممکن است بر کارایی سیستم تأثیر بگذارد. به‌عنوان مثال، در برخی مدل‌های سمند، قرارگیری لوله‌ها و اتصالات ممکن است دسترسی به رادیاتور را دشوارتر کند، که این موضوع در تعمیرات یا نگهداری تأثیرگذار است. همچنین، عایق‌بندی مناسب فایروال و یونیت بخاری از هدررفت گرما جلوگیری می‌کند و کارایی سیستم را بهبود می‌بخشد.

نگهداری و عیب‌یابی رادیاتور بخاری سمند

رادیاتور بخاری سمند، مانند هر قطعه مکانیکی دیگر، نیاز به نگهداری منظم و بررسی دوره‌ای دارد تا عملکرد بهینه خود را حفظ کند. این بخش به نکات مربوط به نگهداری، مشکلات رایج و روش‌های عیب‌یابی این سیستم می‌پردازد.

اهمیت نگهداری دوره‌ای

نگهداری منظم رادیاتور بخاری می‌تواند از بروز مشکلات جدی و هزینه‌بر جلوگیری کند. یکی از اقدامات اصلی، بررسی سطح و کیفیت مایع خنک‌کننده است. مایع خنک‌کننده باید به‌صورت دوره‌ای (معمولاً هر دو سال یک‌بار یا طبق توصیه سازنده) تعویض شود تا از تجمع رسوبات و کاهش کارایی سیستم جلوگیری گردد. همچنین، بررسی نشتی در لوله‌های ورودی و خروجی رادیاتور از اهمیت بالایی برخوردار است. نشتی‌های کوچک ممکن است در ابتدا قابل‌توجه نباشند، اما به‌مرور زمان می‌توانند به کاهش فشار سیستم خنک‌کننده و نقص در گرمایش کابین منجر شوند.

مشکلات رایج و علائم آن‌ها

رادیاتور بخاری سمند ممکن است با مشکلات مختلفی مواجه شود که هرکدام علائم خاص خود را دارند. یکی از شایع‌ترین مشکلات، نشتی مایع خنک‌کننده است که می‌تواند باعث کاهش سطح مایع در سیستم و در نتیجه کاهش گرمایش کابین شود. علائم این مشکل شامل بوی شیرین مایع خنک‌کننده در کابین یا مشاهده لکه‌های مرطوب زیر داشبورد است.

مشکل دیگر، گرفتگی لوله‌های داخلی رادیاتور است که معمولاً به دلیل رسوبات یا استفاده از مایع خنک‌کننده نامناسب رخ می‌دهد. این مشکل باعث می‌شود هوای گرم به‌خوبی به کابین نرسد. همچنین، خرابی فن بخاری یا شیر کنترل می‌تواند عملکرد سیستم را مختل کند. به‌عنوان مثال، اگر فن کار نکند، جریان هوای گرم کاهش می‌یابد و کابین به‌خوبی گرم نمی‌شود.

روش‌های عیب‌یابی

برای عیب‌یابی رادیاتور بخاری، ابتدا باید علائم را بررسی کرد. اگر کابین به‌خوبی گرم نمی‌شود، می‌توان موارد زیر را بررسی کرد: سطح مایع خنک‌کننده در مخزن، عملکرد فن بخاری و وجود نشتی در سیستم. برای بررسی نشتی، می‌توان لوله‌های ورودی و خروجی را از نظر رطوبت یا خوردگی چک کرد. همچنین، استفاده از دستگاه‌های تشخیص نشتی یا فشارسنج سیستم خنک‌کننده می‌تواند به شناسایی مشکلات کمک کند. در صورتی که رادیاتور دچار گرفتگی شده باشد، شست‌وشوی سیستم با مواد شوینده مخصوص ممکن است مشکل را حل کند، اما در موارد شدید، تعویض رادیاتور ضروری است.

نکات تعویض رادیاتور بخاری

تعویض رادیاتور بخاری در سمند فرآیندی پیچیده است که نیاز به مهارت و ابزارهای مناسب دارد. همان‌طور که پیش‌تر ذکر شد، دسترسی به رادیاتور نیازمند باز کردن داشبورد است. این کار شامل جدا کردن اجزای مختلف داشبورد، تخلیه مایع خنک‌کننده و جدا کردن لوله‌های متصل به رادیاتور است.

هنگام تعویض، باید از رادیاتور جدید با کیفیت بالا و سازگار با مدل خودرو استفاده شود. همچنین، پس از نصب، سیستم باید به‌طور کامل هواگیری شود تا از ورود حباب‌های هوا به داخل لوله‌ها جلوگیری گردد. این فرآیند می‌تواند چندین ساعت طول بکشد و بهتر است توسط تعمیرکار حرفه‌ای انجام شود.

توصیه‌های پیشگیرانه

برای افزایش طول عمر رادیاتور بخاری، رعایت چند نکته ساده اما مهم ضروری است. اول، همیشه از مایع خنک‌کننده باکیفیت و مطابق با استانداردهای خودرو استفاده کنید. دوم، فیلتر هوای کابین را به‌صورت دوره‌ای تعویض کنید تا جریان هوای ورودی به سیستم مختل نشود. سوم، در صورت مشاهده هرگونه علائم غیرعادی مانند کاهش گرمایش یا بوی غیرمعمول، فوراً سیستم را بررسی کنید. این اقدامات می‌توانند از خرابی‌های بزرگ‌تر و هزینه‌های اضافی جلوگیری کنند.
