قطعات زیربندی ماشین آلات راهسازی و تأثیر آن بر حرکت دستگاه

قطعات زیربندی ماشین آلات راهسازی و تأثیر آن بر حرکت دستگاه

مدیریت هزینه‌های نگهداری و تعمیرات در ناوگان تجهیزات سنگین، نیازمند درک دقیق مکانیک قطعات و تعامل آن‌ها با یکدیگر در شرایط سخت کاری است. سیستم محرکه و قطعات درگیر با زمین، بیشترین سهم از استهلاک مستقیم را در تجهیزات چرخ‌زنجیری به خود اختصاص می‌دهند؛ به‌طوری‌که بررسی داده‌های کارگاهی نشان می‌دهد بخش عمده‌ای از هزینه‌های نگهداری یک بولدوزر یا بیل مکانیکی، مستقیماً به زیربندی آن مربوط می‌شود.

قطعات زیربندی ماشین‌آلات راهسازی، به‌عنوان مجموعه واسط میان شاسی دستگاه و سطح زمین، نقش اصلی را در انتقال گشتاور خروجی فاینال درایو و ایجاد نیروی کششی مفید ایفا می‌کنند. هرگونه نقص، سایش نامتقارن یا عدم تنظیم دقیق در این مجموعه، به‌صورت مستقیم بر دینامیک حرکت تأثیر گذاشته و موجب افزایش مصرف سوخت و افت راندمان عملیاتی دستگاه می‌شود. هدف از این گزارش بررسی رفتار حرکتی ماشین‌آلات بر اساس شرایط فیزیکی زیربندی و ارائه راهکارهای مهندسی برای بهینه‌سازی عملکرد این مجموعه پرهزینه است.

مکانیک انتقال نیرو و توزیع بار در سیستم‌های چرخ‌زنجیری

در ماشین‌آلات سنگین، نیروی تولیدشده توسط موتور دیزل پس از عبور از سیستم انتقال قدرت (گیربکس و سیستم‌های هیدرولیک)، به فاینال درایو (Final Drive) می‌رسد. این بخش، گشتاور نهایی را با ضریب بالایی به اسپراکت منتقل می‌کند و اسپراکت نیز از طریق درگیری فیزیکی دندانه‌های خود با بوش‌های زنجیر، حرکت خطی دستگاه را شکل می‌دهد. در این مکانیزم، کنترل مقاومت غلتشی (Rolling Resistance) بسیار تعیین‌کننده است.

توزیع یکنواخت بار استاتیک و دینامیک دستگاه بر روی لینک‌های زنجیر، وظیفه اصلی مجموعه رولرها است. هنگامی که وزن ماشین به‌درستی در طول قاب زیربندی (Track Roller Frame) پخش شود، فشار تماسی وارد بر سطح خاک به حداقل رسیده و دستگاه با کمترین اتلاف انرژی مکانیکی به جلو حرکت می‌کند. اما اگر توزیع بار به دلیل فرسایش نامتقارن قطعات، تنظیم نبودن شاسی یا نقص در سیستم تعلیق بوژی (در ماشین‌آلات سنگین معدنی) دچار اختلال شود، مقاومت داخلی سیستم افزایش می‌یابد. در این حالت، بخش بزرگی از توان مفید موتور صرف غلبه بر اصطکاک داخلی سیستم حرکتی شده و نیروی کششی قابل‌استفاده دستگاه (Drawbar Pull) به‌شدت افت می‌کند.

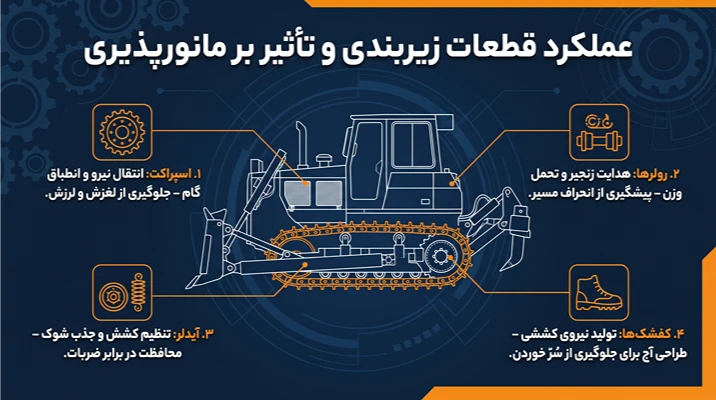

عملکرد قطعات زیربندی و نقش آن‌ها در مانورپذیری

برای درک بهتر تأثیر سیستم زیربندی بر حرکت و مانور دستگاه، باید رفتار سینماتیکی هر قطعه را به‌صورت مجزا و در تعامل با کل مجموعه به‌دقت بررسی کرد.

• اسپراکت و اهمیت انطباق گام (Pitch Matching): دنده اسپراکت، نقطه شروع انتقال نیرو به شبکه زنجیر است. مهم‌ترین پارامتر در عملکرد صحیح این قطعه، انطباق دقیق قطر گام دندانه‌های اسپراکت با فاصله مرکز تا مرکز پین‌های زنجیر (که به‌عنوان گام زنجیر شناخته می‌شود) است. هنگامی که قطعات در وضعیت استاندارد و بدون سایش قرار دارند، بوش زنجیر به‌نرمی در ریشه دندانه اسپراکت می‌نشیند و نیروی چرخشی بدون هیچ‌گونه لغزشی منتقل می‌شود. هرگونه ساییدگی در این بخش باعث ایجاد پدیده «لغزش بوش روی دندانه» (Scrubbing) می‌شود. این عدم انطباق، حرکت ماشین را با لرزش‌های شدید و پرش در سرعت‌های پایین همراه می‌سازد که به‌طور مستقیم بر دقت کار اپراتور در عملیات حساسی مانند تسطیح نهایی (Fine Grading) یا خاک‌برداری‌های دقیق تأثیر منفی می‌گذارد.
• رولرها و کنترل انحراف مسیر: رولرهای پایین (Track Rollers) علاوه بر تحمل و توزیع وزن ماشین، وظیفه هدایت لبه‌های لینک زنجیر را بر عهده دارند تا از انحراف و خروج زنجیر جلوگیری کنند. لبه‌های برجسته (Flanges) رولرها، زنجیر را در یک مسیر خطی و مستقیم زیر شاسی نگه می‌دارند. در صورت فرسایش شدید این لبه‌ها، دستگاه در حین حرکت دچار پدیده «حرکت مارپیچی» (Snaking) می‌شود. این انحراف عرضی، اصطکاک جانبی شدیدی میان قطعات متحرک و شاسی ایجاد کرده و مانورپذیری دستگاه، به‌ویژه در چرخش‌های درجا (Counter-rotation) را مختل می‌کند. رولرهای بالا (Carrier Rollers) نیز با تحمل وزن بخش بالایی شبکه زنجیر، از شکم‌دادگی و برخورد آن با قاب شاسی جلوگیری کرده و حرکت روان زنجیر به سمت آیدلر را تضمین می‌کنند.
• آیدلر و مکانیزم جذب شوک‌های حرکتی: چرخ هدایت‌کننده جلو یا آیدلر (Idler)، علاوه بر هدایت زنجیر به زیر رولرها، قطعه اصلی در سیستم تنظیم کشش (Track Tension System) و جذب ضربات محیطی است. در هنگام برخورد جلوی زنجیر با موانع سخت مانند صخره‌ها یا ریشه‌های بزرگ درختان، مجموعه آیدلر به‌کمک فنر جمع‌کننده (Recoil Spring) در راستای شاسی به عقب حرکت کرده و شوک واردشده را خنثی می‌کند تا این ضربه به فاینال درایو منتقل نشود. اگر فنر جذب شوک ضعیف شده باشد یا سیلندرهای مکانیزم کشش هیدرولیکی دچار نشتی باشند، آیدلر به‌درستی در جای خود ثابت نمی‌ماند. این مسئله منجر به شل شدن ناگهانی زنجیر در حین حرکت، احتمال دررفتگی زنجیر در شیب‌های عرضی تند و برخورد مخرب لینک‌ها با محافظ‌های شاسی (Rock Guards) می‌شود.
• کفشک‌ها و تولید نیروی برشی در خاک: کفشک‌ها (Track Shoes) تنها نقطه تماس مستقیم ماشین‌آلات با محیط پیرامون هستند. ارتفاع و شکل تیغه‌های کفشک (Grousers) میزان نفوذ در خاک و توانایی تولید نیروی کششی را تعیین می‌کند. طراحی هندسی کفشک مستقیماً بر قابلیت حرکت دستگاه در شیب‌ها، خاک‌های سست و زمین‌های صخره‌ای اثرگذار است. انتخاب نادرست کفشک متناسب با نوع عملیات، می‌تواند به سُر خوردن مداوم دستگاه در حین بارگیری (Track Slip) منجر شود که نتیجه آن، اتلاف زمان در هر سیکل کاری، ساییدگی بی‌مورد تیغه‌ها و افزایش غیرمنطقی مصرف سوخت خواهد بود.

استهلاک و تأثیر آن بر دینامیک حرکتی

استهلاک در تجهیزات درگیر با خاک یک فرآیند اجتناب‌ناپذیر است، اما شناخت الگوهای فرسایش برای پیشگیری از افت ناگهانی عملکرد دستگاه برای مدیران فنی بسیار مهم است. برای مدیریت این فرسایش، استفاده از ابزارهای اولتراسونیک و کولیس‌های مخصوص جهت اندازه‌گیری درصد سایش قطعات توصیه می‌شود. دو عامل عمده، بیشترین تأثیر را بر کیفیت حرکت ماشین‌آلات می‌گذارند:

1. افزایش طول گام زنجیر (Pitch Extension): سایش داخلی میان پین و بوش در زنجیرهای معمولی باعث افزایش فاصله بین مراکز مفاصل زنجیر می‌شود. این پدیده که در ادبیات کارگاهی به‌عنوان «کش‌آمدن زنجیر» شناخته می‌شود، هندسه کلی سیستم حرکتی را بر هم می‌زند. با افزایش گام، بوش‌ها دیگر در مکان صحیح خود روی دندانه‌های اسپراکت قرار نمی‌گیرند. این امر باعث می‌شود دندانه‌های اسپراکت لبه‌های بوش را برش دهند و حرکت دستگاه با ضربات پیاپی، سر و صدای زیاد و تکان‌های شدید در کابین اپراتور همراه باشد.
2. تنظیم نادرست کشش زنجیر (Track Tension): میزان سفتی زنجیر مستقیماً بر راندمان مکانیکی تأثیر می‌گذارد. کشش بیش‌ازحد (Overtensioning) بار اضافی و مخربی بر بلبرینگ‌های فاینال درایو، شفت آیدلر و اتصالات پین و بوش تحمیل می‌کند. محاسبات فنی نشان می‌دهد که زنجیرهای بیش‌ازحد سفت، تا ۲۰ درصد از اسب‌بخار مفید موتور را تنها برای غلبه بر اصطکاک داخلی خود مصرف می‌کنند که این به‌معنای اتلاف انرژی است. از سوی دیگر، زنجیر شل باعث ایجاد پدیده «شلاق‌زدن» (Slapping) در سرعت‌های بالای حرکت، سایش نامتقارن لبه رولرها و افزایش خطر خروج زنجیر از مسیر در زمین‌های ناهموار می‌شود.

تأثیر شرایط محیطی و انتخاب کفشک بر مقاومت حرکتی

یکی از مهم‌ترین تصمیمات فنی برای مهندسان و مدیران ناوگان، تطابق پیکربندی قطعات زیربندی با نوع بستر فیزیکی پروژه است. شرایط خاک، میزان چسبندگی و خاصیت سایندگی محیط (مانند ماسه سیلیسی)، مستقیماً الگوی حرکت و نرخ سایش دستگاه را دیکته می‌کنند. پدیده «انباشتگی مواد» (Packing) زمانی رخ می‌دهد که گل‌ولای مرطوب یا سنگ‌ریزه‌ها در فضای خالی بین لینک‌ها، رولرها و دندانه‌های اسپراکت فشرده می‌شوند. این انباشتگی به‌صورت کاذب کشش زنجیر را به‌شدت افزایش داده و حرکت ماشین را مختل می‌کند.

برای کنترل فشار تماسی با زمین (Ground Pressure) و جلوگیری از گیر کردن ماشین‌آلات، شناخت انواع کفشک‌ها الزامی است؛ برای مثال در خاک‌های سست، استفاده از کفشک‌های پهن‌تر (LGP) با توزیع بهتر وزن، مانع از فرورفتن دستگاه می‌شود.

اهمیت متالورژی قطعات و استفاده از برندهای معتبر

ماشین‌آلات سنگین در طول چرخه‌های کاری متوالی، تحت تنش‌های برشی، ضربه‌ای و حرارتی بسیار بالایی قرار دارند. پایداری حرکتی دستگاه در بلندمدت، وابستگی مستقیمی به کیفیت مواد اولیه و فرآیندهای دقیق عملیات حرارتی (Heat Treatment) در قطعات زیربندی دارد. عمق سخت‌کاری سطحی (Induction Hardening Depth) در رولرها، لینک‌ها، پین‌ها و بوش‌ها، تعیین‌کننده اصلی عمر مفید آن‌هاست. اگر به دلیل استفاده از قطعات ضعیف، لایه سخت‌کاری‌شده به‌سرعت ساییده شود، فلز نرم‌تر داخلی در معرض سایش قرار گرفته و سرعت استهلاک به‌صورت نمایی و غیرقابل کنترل افزایش می‌یابد.

این مسئله به‌ویژه در سیستم‌های زنجیر روغنی (SALT – Sealed and Lubricated Tracks) اهمیت مضاعفی پیدا می‌کند. در این سیستم‌ها که بیشتر در بولدوزرها برای حذف سایش داخلی پین و بوش استفاده می‌شود، کیفیت کاسه‌نمدها و پلی‌اورتان‌های آب‌بندی، مرز بین کارکرد صحیح و خرابی زودرس کل سیستم است. در صورت نشتی روغن به دلیل کیفیت پایین آب‌بندها، سایش داخلی به‌سرعت آغاز شده و زنجیر خشک می‌شود که نتیجه آن، خشکی حرکت، ایجاد صدای ناهنجار و افت شدید توان کششی است.

به همین دلیل، مدیران پروژه و متخصصان نگهداری همواره توصیه می‌کنند که تأمین این تجهیزات از برندهای معتبر و شناخته‌شده صورت گیرد. این مجموعه‌های تولیدی با رعایت دقیق تلورانس‌های ابعادی در زمان ماشین‌کاری و استفاده از آلیاژهای فولادی تخصصی، تضمین می‌کنند که هندسه سیستم زیربندی حتی پس از هزاران ساعت کارکرد در شرایط محیطی خشن، یکپارچگی خود را حفظ کند. انتخاب آگاهانه این قطعات، علاوه بر حفظ نرمی و قدرت مانور دستگاه، از توقف‌های برنامه‌ریزی‌نشده (Downtime) در زمان اوج عملیات پروژه‌ها جلوگیری می‌کند.

استراتژی‌های نگهداری زیربندی

حرکت روان، قدرتمند و بهینه ماشین‌آلات راهسازی، نتیجه تعامل دقیق، کالیبره‌شده و بی‌نقص قطعات سیستم زیربندی با یکدیگر و با سطح زمین است. هرگونه انحراف از استانداردهای ابعادی ناشی از فرسایش طولانی‌مدت یا تنظیمات نادرست کارگاهی، به‌سرعت در قالب افت مانورپذیری، لرزش سیستم شاسی و افزایش بار روی موتور دیزل خود را نشان می‌دهد.

برای حفظ حداکثر راندمان حرکتی، اجرای یک برنامه پایش وضعیت (Condition Monitoring) مداوم امری کاملاً ضروری است. این برنامه شامل اندازه‌گیری دوره‌ای ضخامت لینک‌ها و رولرها، بررسی دقیق میزان کشش زنجیر متناسب با میزان چسبندگی خاک و پاک‌سازی روزانه قاب شاسی از مواد انباشته‌شده است. با درک صحیح مکانیک حرکت دستگاه و انتخاب هوشمندانه قطعات باکیفیت متناسب با بستر کاری فیزیکی، می‌توان علاوه بر کاهش هزینه‌های هنگفت نگهداری، بهره‌وری و پایداری عملیاتی ناوگان را در سخت‌ترین شرایط کارگاهی تضمین نمود.
