سنسور اکسیژن تیبا کجا قرار دارد؟

سنسور اکسیژن تیبا در کجا قرار دارد؟

خواندن این مطلب 9 دقیقه زمان میبرد

سنسور اکسیژن تیبا کجا قرار دارد؟، سنسور اکسیژن یکی از مهم‌ترین قطعات الکترونیکی در خودروهای بنزینی انژکتوری مانند تیبا است که عملکرد موتور، مصرف سوخت، میزان آلایندگی و سلامت سیستم اگزوز را به طور مستقیم تحت تأثیر قرار می‌دهد. این سنسور با اندازه‌گیری لحظه‌ای میزان اکسیژن باقی‌مانده در گازهای خروجی اگزوز، اطلاعات دقیقی را به ECU ارسال می‌کند تا نسبت هوا به سوخت همیشه نزدیک به مقدار ایده‌آل استوکیومتری (۱۴.۷ به ۱) حفظ شود.

در تیبا مدل‌های یورو ۴ (رایج‌ترین مدل‌های تولید پس از سال ۱۳۹۳)، دو سنسور اکسیژن وجود دارد: سنسور بالادست روی منیفولد اگزوز برای تنظیم سوخت و سنسور پایین‌دست بعد از کاتالیزور برای نظارت بر کارایی کاتالیزور. در مدل‌های قدیمی‌تر یورو ۲ تنها یک سنسور بالادست نصب شده است. عملکرد صحیح این سنسورها نه تنها باعث کاهش مصرف سوخت و افزایش راندمان موتور می‌گردد، بلکه به خودرو کمک می‌کند استانداردهای آلایندگی را رعایت کند و از آسیب به کاتالیزور جلوگیری نماید.

خرابی سنسور اکسیژن در تیبا اغلب با علائمی مانند افزایش مصرف سوخت، لرزش موتور در دور آرام، کاهش شتاب، روشن شدن چراغ چک و بوی نامطبوع اگزوز همراه است و اگر به‌موقع تشخیص داده نشود، می‌تواند به مشکلات زنجیره‌ای مانند آسیب کاتالیزور، تشکیل کربن روی قطعات موتور و هزینه‌های تعمیر بالا منجر شود. علاوه بر سنسورهای اصلی، ابزارهایی مانند شبیه‌ساز سنسور اکسیژن نیز در برخی موارد (مانند خودروهای دوگانه‌سوز غیرشرکتی یا حذف کاتالیزور) برای جلوگیری از ثبت کد خطا استفاده می‌شود، هرچند این راه‌حل موقتی بوده و جایگزین مناسبی برای سنسور واقعی نیست.

این مقاله به طور کامل به بررسی محل دقیق سنسورهای اکسیژن در تیبا، تفاوت مدل‌های یورو ۲ و یورو ۴، ساختار و عملکرد سنسور، ولتاژ خروجی، علائم خرابی، روش‌های تشخیص، مراحل تعویض، مشکلات رایج در تیبا، نقش در کاهش آلایندگی و کاربرد شبیه‌ساز سنسور پرداخته است تا مالکان تیبا با دانش کافی بتوانند مشکلات را زودتر شناسایی کرده، تعمیرات را بهینه انجام دهند و عمر مفید موتور و سیستم اگزوز را افزایش دهند.

فهرست مطالب:

سنسور اکسیژن تیبا کجا قرار دارد؟
تعویض سنسور اکسیژن در تیبا و نکات فنی مهم
مشکلات رایج سنسور اکسیژن در تیبا و راه‌حل‌های تشخیص

سنسور اکسیژن تیبا کجا قرار دارد؟

محل قرارگیری سنسور اکسیژن در خودرو تیبا (و مدل‌های مشابه مانند تیبا ۲، ساینا و کوییک) بسته به استاندارد آلایندگی خودرو (یورو ۲ یا یورو ۴) متفاوت است. تیبا در مدل‌های قدیمی‌تر (معمولاً تولید قبل از سال ۱۳۹۳) استاندارد یورو ۲ داشت و فقط یک سنسور اکسیژن داشت، اما مدل‌های جدیدتر (۱۳۹۳ به بعد و تیبا ۲) اغلب یورو ۴ هستند و دو سنسور اکسیژن دارند.

تیبا یورو ۴ (دو سنسور اکسیژن – رایج‌ترین در مدل‌های فعلی)

اکثر تیبا‌های تولید شده پس از سال ۱۳۹۳ (و تیبا ۲) دارای استاندارد یورو ۴ هستند و دو سنسور اکسیژن نصب می‌شود:

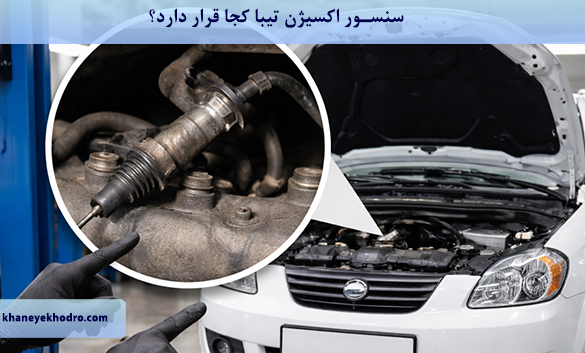

سنسور اول (بالادست یا Upstream – سنسور اصلی) مکان دقیق: روی منیفولد اگزوز (قسمت چدنی خروجی دود موتور) و قبل از کاتالیزور. دسترسی: با باز کردن کاپوت موتور، در سمت جلوی موتور (نزدیک رادیاتور و پایین‌تر از منیفولد)، قطعه‌ای شبیه به شمع بلند با بدنه فلزی و سیم‌های ضخیم (معمولاً سوکت مشکی ۴ پین) را مشاهده می‌کنید. این سنسور مستقیماً روی لوله خروجی منیفولد پیچ شده و دسترسی به آن آسان است (بدون نیاز به رفتن زیر خودرو). وظیفه: اندازه‌گیری اکسیژن گازهای خروجی موتور برای تنظیم دقیق نسبت سوخت و هوا توسط ECU.
سنسور دوم (پایین‌دست یا Downstream – سنسور نظارتی) مکان دقیق: روی لوله اگزوز، دقیقاً بعد از کاتالیزور (مبدل کاتالیزوری). دسترسی: باید زیر خودرو بروید (با جک یا چال سرویس). این سنسور در بخش میانی یا نزدیک کاتالیزور روی لوله اگزوز نصب شده و سیم‌های آن به سمت بالا می‌رود. وظیفه: بررسی کارایی کاتالیزور (آیا گازهای مضر را به درستی تبدیل می‌کند یا خیر). اگر سیگنال این سنسور شبیه سنسور اول باشد، ECU کد خطای راندمان پایین کاتالیزور (معمولاً P0420) ثبت می‌کند.

تیبا یورو ۲ (تک سنسور – مدل‌های قدیمی‌تر)

در تیبا‌های قدیمی‌تر (تولید قبل از حدود ۱۳۹۳) فقط یک سنسور اکسیژن وجود دارد:

مکان: دقیقاً همان محل سنسور بالادست در مدل یورو ۴، یعنی روی منیفولد اگزوز (قبل از کاتالیزور). دسترسی: با باز کردن کاپوت، همان قطعه شبیه شمع با سوکت ۴ سیم را در قسمت جلوی موتور پیدا می‌کنید. نکته: در این مدل‌ها سنسور پایین‌دست وجود ندارد، بنابراین ECU فقط از سنسور اول برای تنظیم سوخت استفاده می‌کند و نظارت بر کاتالیزور محدودتر است.

نکات ظاهری و شناسایی سنسور اکسیژن در تیبا

شکل ظاهری: شبیه شمع بلند با بدنه فلزی شش‌ضلعی (برای آچار ۲۲ میلی‌متر یا شیاردار)، انتهای آن سوکت پلاستیکی مشکی (۴ سیم) خارج شده است.
سیم‌ها: معمولاً ۴ سیم (دو سیم سفید برای هیتر، سیم خاکستری و مشکی برای سیگنال).
برند رایج: در تیبا یورو ۴ اغلب زیمنس (Siemens) یا کروز (Cruise) با سوکت مشکی و سیم کوتاه/بلند.
نکته مهم: در تیبا ۲ و مدل‌های جدید، سنسور بالادست گاهی سیم کوتاه دارد و سوکت نزدیک منیفولد است.

چگونه مطمئن شوید مدل تیبا شما یورو ۲ است یا یورو ۴؟

چک پلاک یا دفترچه خودرو: استاندارد آلایندگی نوشته شده (یورو ۲ یا یورو ۴).
وجود چراغ چک با کد P0420: نشان‌دهنده وجود سنسور دوم و مشکل کاتالیزور است.
زیر خودرو نگاه کنید: اگر سنسور دوم (بعد کاتالیزور) دیدید، یورو ۴ است.

در مجموع، در تیبا‌های امروزی (یورو ۴) سنسور اول روی منیفولد (دسترسی آسان از بالا) و سنسور دوم زیر خودرو بعد کاتالیزور قرار دارد. اگر قصد تعویض یا بررسی دارید، ابتدا سنسور بالادست را چک کنید زیرا بیشتر خراب می‌شود و تأثیر مستقیم روی مصرف سوخت و عملکرد موتور دارد. برای دسترسی به سنسور پایین حتماً خودرو را ایمن بالا ببرید و از ابزار مناسب (آچار سنسور اکسیژن) استفاده نمایید.

تعویض سنسور اکسیژن در تیبا و نکات فنی مهم

تعویض سنسور اکسیژن در تیبا فرآیندی نسبتاً ساده اما نیازمند دقت و رعایت نکات ایمنی است تا از آسیب به رزوه‌های منیفولد یا مدار الکتریکی جلوگیری شود. ابتدا موتور باید کاملاً سرد باشد تا خطر سوختگی کاهش یابد و رزوه‌ها کمتر سفت شوند. باتری خودرو قطع می‌گردد تا ECU تحت فشار الکتریکی قرار نگیرد و کدهای خطا ناخواسته ثبت نشوند. ابزارهای لازم شامل آچار مخصوص سنسور اکسیژن (معمولاً ۲۲ میلی‌متر شیاردار یا بکس با رابط بلند)، دستکش مقاوم به حرارت و گاهی اسپری روغن نافذ برای سنسورهای قدیمی است.

برای سنسور بالادست (بالا یا upstream) که روی منیفولد اگزوز قرار دارد، دسترسی از بالای موتور آسان است. سوکت مشکی چهار پین ابتدا جدا می‌شود؛ خار پلاستیکی فشار داده شده و کانکتور به آرامی کشیده می‌شود تا سیم‌ها آسیب نبینند. سنسور با آچار در جهت خلاف عقربه‌های ساعت باز می‌گردد.

اگر سنسور به دلیل حرارت طولانی یا زنگ‌زدگی سفت شده باشد، اسپری روغن نافذ چند دقیقه قبل اعمال می‌گردد و اجازه داده می‌شود نفوذ کند. نیروی بیش از حد نباید وارد شود زیرا رزوه‌های چدنی منیفولد ممکن است آسیب ببینند. سنسور جدید با رزوه‌های تمیز و بدون روغن نصب می‌گردد؛ ابتدا با دست چند دور چرخانده می‌شود تا رزوه هم‌تراز شود، سپس با گشتاور مناسب (حدود ۴۰ تا ۵۰ نیوتن‌متر) محکم می‌گردد. بیش از حد سفت کردن می‌تواند بدنه سرامیکی داخلی را ترک دهد.

سنسور پایین‌دست (downstream) که بعد از کاتالیزور روی لوله اگزوز قرار دارد، نیاز به دسترسی زیر خودرو دارد. خودرو باید ایمن با جک یا بالابر بالا برده شود و از پایه‌های ایمنی استفاده گردد. سوکت این سنسور معمولاً در نزدیکی لوله اگزوز است و جدا کردن آن مشابه سنسور بالادست انجام می‌شود. سنسور با آچار باز شده و محل نصب با برس سیمی از دوده و رسوب پاک می‌گردد. سنسور جدید نصب شده و اتصالات دوباره متصل می‌گردند.

پس از تعویض هر دو سنسور، باتری وصل شده و موتور روشن می‌شود تا سنسورها گرم شوند. با دستگاه دیاگ کدهای خطا پاک می‌شوند و داده‌های زنده بررسی می‌گردد تا نوسان ولتاژ سنسور بالادست (بین ۰.۱ تا ۰.۹ ولت) و پایداری سیگنال سنسور پایین‌دست تأیید شود.

در تیبا یورو ۴، ECU پس از تعویض اغلب نیاز به یادگیری مجدد دارد که با رانندگی در شرایط مختلف (دور آرام، شتاب‌گیری متوسط و سرعت ثابت) طی چند کیلومتر انجام می‌شود. اگر سنسور جدید با سیم کوتاه باشد، ممکن است نیاز به آداپتور یا تغییر سوکت وجود داشته باشد؛ در این موارد رنگ‌بندی سیم‌ها (معمولاً سفید برای هیتر، خاکستری برای سیگنال مثبت و مشکی برای زمین) دقیق رعایت می‌گردد تا مدار هیتر یا سیگنال معکوس نشود. اتصالات با لوله حرارتی یا چسب برق عایق می‌شوند تا در برابر رطوبت و حرارت مقاوم باشند.

نکات فنی مهم شامل اجتناب از تماس سنسور جدید با روغن یا گریس است زیرا پوشش پلاتینیومی حساس به آلودگی بوده و دقت آن کاهش می‌یابد. اگر کاتالیزور آسیب دیده باشد، تعویض سنسور پایین‌دست بدون رفع مشکل کاتالیزور اغلب منجر به بازگشت کد خطا می‌شود.

در تیبا با موتور M15، سنسورها معمولاً از نوع narrowband با هیتر هستند و تعویض با برندهای معتبر مانند زیمنس یا کروز توصیه می‌گردد تا ECU سیگنال را به درستی بخواند. پس از تعویض، تست آلایندگی انجام می‌شود تا اطمینان حاصل گردد که خودرو استانداردهای مربوطه را رعایت می‌کند و مصرف سوخت به حالت عادی بازمی‌گردد. رعایت این مراحل تضمین می‌کند که سنسور جدید به درستی عمل کند و مشکلات مصرف سوخت، لرزش موتور و چراغ چک به طور مؤثر برطرف شوند.

مشکلات رایج سنسور اکسیژن در تیبا و راه‌حل‌های تشخیص

تیبا به عنوان یکی از خودروهای پرتیراژ داخلی، مشکلات رایجی با سنسور اکسیژن تجربه می‌کند که اغلب به کیفیت سوخت، شرایط رانندگی شهری و عمر قطعه مربوط می‌شود. یکی از شایع‌ترین مسائل، روشن شدن چراغ چک موتور با کدهای مرتبط مانند P0130 (مدار سنسور بالادست)، P0135 (مشکل هیتر سنسور) یا P0420 (راندمان پایین کاتالیزور) است.

این کدها معمولاً نشان‌دهنده عدم نوسان ولتاژ سنسور بالادست یا سیگنال مشابه بین دو سنسور است. افزایش ناگهانی مصرف سوخت نیز از نشانه‌های اولیه است؛ ECU به دلیل سیگنال نادرست، مخلوط را غنی نگه می‌دارد و سوخت بیشتری تزریق می‌کند که گاهی تا ۲۰ درصد افزایش مصرف را به همراه دارد.

لرزش موتور در دور آرام یا ریپ زدن هنگام شتاب‌گیری از مشکلات متداول است. سنسور بالادست که نقش اصلی در تنظیم سوخت دارد، وقتی دقت خود را از دست می‌دهد، ECU نمی‌تواند نسبت هوا به سوخت را دقیق کنترل کند و احتراق ناپایدار می‌شود. این مسئله در تیبا یورو ۴ که دو سنسور دارد، اغلب با کاهش شتاب در سربالایی‌ها همراه است زیرا موتور نمی‌تواند قدرت کامل را ارائه دهد. خروج دود سیاه یا بوی بنزین خام از اگزوز نیز نشان‌دهنده مخلوط غنی ناشی از سنسور معیوب است که هیدروکربن‌های نسوخته را افزایش می‌دهد.

در تیبا‌های دوگانه‌سوز غیرشرکتی، مشکلات سنسور اکسیژن تشدید می‌شود زیرا هنگام سوییچ به گاز، نسبت سوخت تغییر کرده و ECU سیگنال ناهماهنگ دریافت می‌کند. این وضعیت اغلب منجر به کد خطای سنسور پایین‌دست می‌گردد زیرا کاتالیزور نمی‌تواند گازهای گازسوز را به درستی تبدیل کند. سنسور پایین‌دست در این خودروها بیشتر در معرض آسیب قرار دارد زیرا گاز CNG دمای اگزوز را تغییر می‌دهد و رسوبات متفاوتی ایجاد می‌کند.

تشخیص این مشکلات با دستگاه دیاگ آغاز می‌شود؛ در بخش داده‌های زنده، ولتاژ سنسور بالادست باید سریع نوسان کند (۵ تا ۱۰ بار در ثانیه بین ۰.۱ تا ۰.۹ ولت) و سنسور پایین‌دست پایدار بماند (حول ۰.۴۵ ولت با دامنه کم). اگر ولتاژ ثابت باشد یا نوسان کند اما دامنه کم داشته باشد، سنسور پاسخ‌دهی خود را از دست داده است. تست مولتی‌متر روی پایه سیگنال (در موتور گرم) نیز نوسان را تأیید می‌کند. مقاومت هیتر (بین دو سیم سفید) باید بین ۲ تا ۲۰ اهم باشد؛ اگر بی‌نهایت یا صفر باشد، هیتر سوخته و سنسور دیر فعال می‌شود.

در تیبا، کیفیت بنزین پایین و رانندگی کوتاه‌مدت (که سنسور فرصت گرم شدن کامل پیدا نمی‌کند) عمر سنسور را به شدت کاهش می‌دهد. رسوب کربن یا آلاینده‌های سوخت روی پوشش پلاتینیومی سنسور دقت را از بین می‌برد و سیگنال را نویزی می‌کند.

راه‌حل اصلی تعویض سنسور است زیرا تمیز کردن اغلب موقتی بوده و پوشش حساس را آسیب می‌زند. اگر کاتالیزور مسدود یا آسیب دیده باشد، تعویض سنسور بدون رفع مشکل کاتالیزور منجر به بازگشت کد P0420 می‌شود. در نهایت، مشکلات سنسور اکسیژن در تیبا اغلب زنجیره‌ای هستند و تشخیص زودهنگام از طریق دیاگ و بررسی داده‌های زنده از افزایش مصرف، آسیب به موتور و هزینه‌های جانبی جلوگیری می‌کند.
