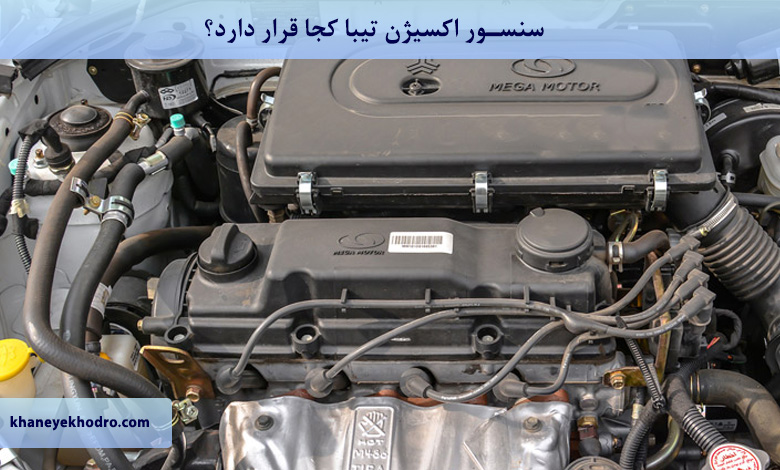

سنسور اکسیژن تیبا کجا قرار دارد؟

سنسور اکسیژن تیبا کجاست؟

خواندن این مطلب 11 دقیقه زمان میبرد

سنسور اکسیژن تیبا کجا قرار دارد؟، سنسور اکسیژن یکی از اجزای کلیدی در سیستم مدیریت موتور خودروی تیبا است که با پایش گازهای خروجی اگزوز، نقش مهمی در بهینه‌سازی مصرف سوخت، افزایش راندمان موتور و کاهش آلایندگی‌های زیست‌محیطی ایفا می‌کند. این حسگر، که به نام حسگر لامبدا نیز شناخته می‌شود، با ارسال داده‌های دقیق به واحد کنترل الکترونیکی (ECU)، به تنظیم نسبت سوخت و هوا کمک می‌کند تا موتور با کارایی بالا و آلایندگی کم عمل کند.

در خودروی تیبا، که به‌عنوان یک خودروی اقتصادی و پرکاربرد در ایران شناخته می‌شود، آگاهی از محل دقیق سنسور اکسیژن و نحوه عملکرد آن برای مالکان و تعمیرکاران اهمیت زیادی دارد. این مقاله به بررسی محل قرارگیری سنسور اکسیژن در تیبا، وظایف آن، روش‌های عیب‌یابی و نکات نگهداری می‌پردازد تا اطلاعات جامعی برای حفظ عملکرد بهینه خودرو ارائه دهد.

فهرست مطالب:

سنسور اکسیژن تیبا کجا قرار دارد؟
عملکرد و نقش سنسور اکسیژن در خودروی تیبا
روش‌های عیب‌یابی و تعویض سنسور اکسیژن در تیبا

سنسور اکسیژن تیبا کجا قرار دارد؟

سنسور اکسیژن یکی از اجزای حیاتی در سیستم موتور خودروهای مدرن مانند تیبا است که نقش مهمی در بهینه‌سازی مصرف سوخت و کاهش آلایندگی ایفا می‌کند. این سنسور، که به آن حسگر لامبدا نیز گفته می‌شود، میزان اکسیژن موجود در گازهای خروجی از اگزوز را اندازه‌گیری کرده و اطلاعات را به واحد کنترل الکترونیکی (ECU) ارسال می‌کند تا نسبت سوخت به هوا تنظیم شود. در خودروی تیبا، که از محصولات شرکت سایپا است، محل قرارگیری سنسور اکسیژن به طراحی سیستم اگزوز و نوع موتور بستگی دارد. در ادامه، به‌طور دقیق به محل نصب این سنسور و جزئیات مرتبط با آن می‌پردازیم.

محل دقیق سنسور اکسیژن در تیبا

در خودروی تیبا، معمولاً دو سنسور اکسیژن وجود دارد: سنسور اکسیژن بالایی (پیش از کاتالیست) و سنسور اکسیژن پایینی (پس از کاتالیست). این سنسورها در مسیر سیستم اگزوز قرار دارند تا بتوانند گازهای خروجی از موتور را پایش کنند.

سنسور اکسیژن بالایی: این سنسور در نزدیکی منیفولد خروجی اگزوز، قبل از مبدل کاتالیزوری، نصب شده است. در تیبا، این سنسور معمولاً روی لوله اگزوز، نزدیک به موتور و در بخش ابتدایی مسیر اگزوز قرار دارد. برای دسترسی به آن، باید به زیر خودرو یا محفظه موتور مراجعه کنید. این سنسور به‌صورت یک قطعه کوچک با سوکت الکتریکی (معمولاً سبز یا مشکی) و رزوه‌هایی برای نصب روی لوله اگزوز قابل‌شناسایی است.
سنسور اکسیژن پایینی: این سنسور پس از مبدل کاتالیزوری و در بخش خروجی اگزوز قرار دارد. وظیفه آن پایش عملکرد کاتالیست و بررسی میزان اکسیژن باقی‌مانده در گازهای خروجی است. در تیبا، این سنسور معمولاً در نزدیکی منبع اگزوز یا لوله‌های متصل به آن یافت می‌شود. برای دسترسی به این سنسور، ممکن است نیاز باشد از زیر خودرو به لوله اگزوز دسترسی پیدا کنید.

به‌طور کلی، برای یافتن سنسور اکسیژن در تیبا، باید به دنبال قطعه‌ای شبیه به شمع خودرو با یک سوکت برقی باشید که به لوله اگزوز متصل است. در تیبا، به دلیل شباهت طراحی با خودروهای دیگر سایپا مانند پراید و ساینا، سنسور اکسیژن بالایی معمولاً با باز کردن بست لوله اگزوز و درپوش منیفولد قابل‌مشاهده است، درحالی‌که سنسور پایینی نیاز به دسترسی از زیر خودرو دارد.

نحوه دسترسی به سنسور اکسیژن

برای دسترسی به سنسور اکسیژن در تیبا، مراحل زیر را می‌توان دنبال کرد:

برای سنسور بالایی: ابتدا کاپوت خودرو را باز کنید و لوله اگزوز متصل به منیفولد را بررسی کنید. ممکن است نیاز باشد بست‌های لوله اگزوز را با پیچ‌گوشتی یا آچار (معمولاً آچار 10) باز کنید تا به سنسور دسترسی پیدا کنید. اگر آچار بکس مخصوص در دسترس دارید، می‌توانید سنسور را مستقیماً باز کنید؛ در غیر این صورت، درپوش فلزی منیفولد را جدا کنید.
برای سنسور پایینی: باید به زیر خودرو بروید. استفاده از جک و خرک برای بالا بردن خودرو ایمن‌تر است. سنسور پایینی روی لوله اگزوز، پس از کاتالیست، قرار دارد. سوکت آن را جدا کرده و با آچار مناسب (معمولاً آچار 13 یا 24) سنسور را باز کنید.

اهمیت آگاهی از محل سنسور

آگاهی از محل دقیق سنسور اکسیژن برای تعمیرکاران و مالکان خودرو مهم است، زیرا خرابی این قطعه می‌تواند باعث افزایش مصرف سوخت، کاهش شتاب، احتراق ناقص و افزایش آلایندگی شود. در تیبا، که از موتور ساده و اقتصادی استفاده می‌کند، سنسور اکسیژن نقش کلیدی در حفظ راندمان موتور دارد. بررسی دوره‌ای این سنسور و تعویض آن در صورت خرابی (معمولاً با علائمی مانند روشن شدن چراغ چک موتور یا افزایش مصرف سوخت) می‌تواند از آسیب به سایر قطعات مانند کاتالیست جلوگیری کند.

نکات تکمیلی

ابزار موردنیاز: برای تعویض سنسور اکسیژن، آچار بکس مخصوص یا آچار تخت (شماره 13 یا 24) و پیچ‌گوشتی برای جدا کردن سوکت لازم است.
کیفیت سوخت: استفاده از سوخت باکیفیت و استاندارد می‌تواند عمر سنسور اکسیژن را افزایش دهد، زیرا سوخت نامرغوب باعث تجمع کربن و خرابی زودهنگام سنسور می‌شود.
تشخیص خرابی: اگر چراغ چک موتور روشن شد یا مصرف سوخت افزایش یافت، از دستگاه دیاگ برای بررسی کدهای خطا (مانند P0130 تا P0135) استفاده کنید.

در نهایت، سنسور اکسیژن تیبا به دلیل قرارگیری در مسیر اگزوز، به‌راحتی قابل‌شناسایی است، اما تعویض آن نیازمند دقت و ابزار مناسب است. توصیه می‌شود در صورت عدم تجربه کافی، این کار به تعمیرکار متخصص سپرده شود تا از آسیب به سیستم اگزوز یا ECU جلوگیری شود.

عملکرد و نقش سنسور اکسیژن در خودروی تیبا

سنسور اکسیژن در خودروی تیبا به‌عنوان یکی از اجزای اصلی سیستم مدیریت موتور، نقش حیاتی در تنظیم عملکرد موتور و کاهش آلایندگی دارد. این سنسور با اندازه‌گیری میزان اکسیژن در گازهای خروجی اگزوز، اطلاعات لازم را برای تنظیم مخلوط سوخت و هوا به ECU ارائه می‌دهد. در ادامه، به بررسی دقیق نحوه عملکرد سنسور اکسیژن، تعامل آن با سایر اجزای موتور و اهمیت آن در عملکرد کلی خودرو پرداخته می‌شود.

نحوه کار سنسور اکسیژن

سنسور اکسیژن تیبا از نوع حسگر زیرکونیا یا تیتانیا است که با استفاده از مواد سرامیکی حساس به اکسیژن، تغییرات شیمیایی در گازهای اگزوز را تشخیص می‌دهد. این سنسور در دماهای بالا (حدود 300 تا 600 درجه سانتی‌گراد) فعال می‌شود و ولتاژی بین 0.1 تا 0.9 ولت تولید می‌کند. این ولتاژ به ECU اطلاع می‌دهد که آیا مخلوط سوخت و هوا غنی (بیش از حد سوخت) یا رقیق (کمبود سوخت) است. ECU با استفاده از این اطلاعات، زمان تزریق سوخت توسط انژکتورها را تنظیم می‌کند تا نسبت ایده‌آل 14.7:1 (نسبت هوا به سوخت) حفظ شود.

سنسور بالایی (پیش از کاتالیست) مستقیماً گازهای خروجی از موتور را پایش می‌کند و اطلاعات اولیه برای تنظیم مخلوط سوخت و هوا ارائه می‌دهد. سنسور پایینی (پس از کاتالیست) عملکرد مبدل کاتالیزوری را بررسی کرده و اطمینان می‌دهد که کاتالیست به‌درستی گازهای آلاینده مانند مونوکسید کربن و هیدروکربن‌ها را حذف می‌کند. این تعامل دوگانه باعث می‌شود که موتور تیبا با راندمان بالا و آلایندگی کم کار کند.

تعامل سنسور اکسیژن با ECU و سایر اجزا

سنسور اکسیژن به‌صورت مستقیم با ECU در ارتباط است و داده‌های آن به‌طور مداوم برای تنظیم عملکرد موتور استفاده می‌شود. ECU از اطلاعات سنسور اکسیژن برای تنظیم زمان‌بندی جرقه‌زنی، تزریق سوخت و حتی عملکرد سیستم EGR (بازگشت گازهای خروجی) استفاده می‌کند. این تعامل به حفظ احتراق بهینه و کاهش مصرف سوخت کمک می‌کند. در تیبا، که از موتور 1.5 لیتری با استاندارد یورو 4 استفاده می‌کند، سنسور اکسیژن نقش کلیدی در رعایت استانداردهای آلایندگی دارد.

علاوه بر ECU، سنسور اکسیژن با مبدل کاتالیزوری نیز تعامل دارد. اگر سنسور پایینی تشخیص دهد که کاتالیست به‌درستی کار نمی‌کند (مثلاً به دلیل گرفتگی یا خرابی)، ECU ممکن است کد خطایی مانند P0420 تولید کند که نشان‌دهنده مشکل در کاتالیست است. این اطلاعات برای تعمیرکاران حیاتی است، زیرا خرابی کاتالیست می‌تواند به افزایش آلایندگی و کاهش عملکرد موتور منجر شود.

اهمیت سنسور اکسیژن در راندمان موتور

سنسور اکسیژن در تیبا به بهبود راندمان موتور کمک می‌کند. با تنظیم دقیق نسبت سوخت به هوا، مصرف سوخت کاهش یافته و شتاب خودرو بهبود می‌یابد. در صورت خرابی سنسور، ECU به حالت پیش‌فرض (Open Loop) می‌رود و مخلوط سوخت را بدون داده‌های دقیق تنظیم می‌کند که معمولاً به مصرف سوخت بیشتر و احتراق ناقص منجر می‌شود. این حالت همچنین می‌تواند به کاتالیست آسیب برساند، زیرا گازهای آلاینده اضافی ممکن است باعث داغ شدن بیش از حد یا گرفتگی کاتالیست شوند.

در تیبا، که خودرویی اقتصادی است، عملکرد صحیح سنسور اکسیژن می‌تواند هزینه‌های نگهداری را کاهش دهد. برای مثال، تنظیم دقیق مخلوط سوخت از فرسودگی زودرس قطعات موتور مانند شمع‌ها و انژکتورها جلوگیری می‌کند. همچنین، با کاهش آلایندگی، خودرو در تست‌های معاینه فنی عملکرد بهتری خواهد داشت.

عوامل مؤثر بر عملکرد سنسور اکسیژن

عملکرد سنسور اکسیژن تحت تأثیر عوامل مختلفی قرار می‌گیرد. سوخت نامرغوب، به‌ویژه سوخت حاوی سرب یا افزودنی‌های غیراستاندارد، می‌تواند به لایه سرامیکی سنسور آسیب برساند و دقت آن را کاهش دهد. تجمع کربن یا روغن در سیستم اگزوز نیز می‌تواند روی خوانش سنسور تأثیر بگذارد. علاوه بر این، اتصالات الکتریکی ضعیف یا آسیب‌دیده، مانند سوکت شل یا کابل معیوب، می‌توانند سیگنال‌های ارسالی به ECU را مختل کنند.

برای حفظ عملکرد سنسور، توصیه می‌شود از سوخت باکیفیت استفاده کرده و سیستم اگزوز به‌صورت دوره‌ای بررسی شود. تمیز کردن منیفولد اگزوز و اطمینان از سلامت کاتالیست نیز می‌تواند به افزایش عمر سنسور کمک کند. در صورت استفاده از افزودنی‌های سوخت، باید از محصولات استاندارد و تأییدشده استفاده شود.

روش‌های عیب‌یابی و تعویض سنسور اکسیژن در تیبا

خرابی سنسور اکسیژن می‌تواند تأثیرات منفی روی عملکرد موتور و مصرف سوخت داشته باشد. تشخیص به‌موقع مشکلات و تعویض سنسور در صورت نیاز، از آسیب به سایر اجزای موتور جلوگیری می‌کند. در این بخش، روش‌های عیب‌یابی، مراحل تعویض و نکات نگهداری سنسور اکسیژن در تیبا بررسی می‌شود.

تشخیص خرابی سنسور اکسیژن

علائم خرابی سنسور اکسیژن در تیبا شامل افزایش مصرف سوخت، کاهش شتاب، لرزش موتور در حالت درجا، روشن شدن چراغ چک موتور و بوی نامطبوع از اگزوز (به دلیل احتراق ناقص) است. برای تشخیص دقیق، استفاده از دستگاه دیاگ ضروری است. کدهای خطا مانند P0130 (مشکل مدار سنسور اکسیژن)، P0133 (پاسخ آهسته سنسور) یا P0420 (مشکل عملکرد کاتالیست) می‌توانند نشان‌دهنده خرابی سنسور یا کاتالیست باشند.

برای بررسی دستی، می‌توانید سوکت سنسور را بررسی کنید تا از اتصال صحیح آن مطمئن شوید. همچنین، با استفاده از مولتی‌متر می‌توان ولتاژ خروجی سنسور را تست کرد. سنسور سالم در دمای کاری باید ولتاژی بین 0.1 تا 0.9 ولت تولید کند که به‌صورت نوسانی تغییر می‌کند. اگر ولتاژ ثابت باشد یا اصلاً تولید نشود، سنسور احتمالاً معیوب است.

مراحل دسترسی و تعویض سنسور اکسیژن

تعویض سنسور اکسیژن در تیبا نیازمند ابزارهای مناسب و رعایت نکات ایمنی است. مراحل زیر برای دسترسی و تعویض سنسور توصیه می‌شود:

آماده‌سازی خودرو

ابتدا موتور را خاموش کرده و اجازه دهید سیستم اگزوز سرد شود، زیرا دمای بالای لوله‌ها می‌تواند باعث سوختگی شود. باتری خودرو را جدا کنید تا از شوک الکتریکی جلوگیری شود. برای سنسور پایینی، خودرو را با جک بالا برده و روی خرک قرار دهید تا دسترسی ایمن باشد.

دسترسی به سنسور

برای سنسور بالایی، در محفظه موتور، لوله اگزوز نزدیک منیفولد را پیدا کنید. بست‌های لوله را با آچار (معمولاً آچار 10) باز کنید تا به سنسور دسترسی پیدا کنید. برای سنسور پایینی، از زیر خودرو به لوله اگزوز پس از کاتالیست دسترسی پیدا کنید. سوکت الکتریکی سنسور را با احتیاط جدا کنید.

جدا کردن سنسور

از آچار بکس مخصوص سنسور اکسیژن (معمولاً سایز 22 یا 24 میلی‌متر) استفاده کنید تا سنسور را از لوله اگزوز باز کنید. اگر سنسور به دلیل زنگ‌زدگی گیر کرده است، از اسپری روان‌کننده مانند WD-40 استفاده کنید و چند دقیقه صبر کنید. سنسور را با حرکت چرخشی ملایم جدا کنید.

نصب سنسور جدید

سنسور جدید باید با مدل اصلی تیبا (معمولاً سنسورهای بوش یا NGK) سازگار باشد. رزوه‌های سنسور را بررسی کرده و در صورت نیاز با گریس مخصوص سنسور (ضد قفل) چرب کنید. سنسور را با دست در محل رزوه ببندید و سپس با آچار محکم کنید، اما از فشار بیش از حد خودداری کنید تا رزوه‌ها آسیب نبینند. سوکت الکتریکی را دوباره متصل کنید.

تست و بازرسی

پس از نصب، باتری را وصل کرده و موتور را روشن کنید. از دستگاه دیاگ برای بررسی کدهای خطا استفاده کنید و اطمینان حاصل کنید که سنسور جدید به‌درستی کار می‌کند. دمای هوای خروجی از اگزوز و مصرف سوخت را بررسی کنید تا عملکرد بهینه تأیید شود.

نکات نگهداری و پیشگیری

برای افزایش عمر سنسور اکسیژن، باید از سوخت با اکتان مناسب و استاندارد استفاده کنید، زیرا سوخت‌های نامرغوب می‌توانند لایه سرامیکی سنسور را خراب کنند. بررسی دوره‌ای سیستم اگزوز، به‌ویژه کاتالیست، از تجمع کربن و آسیب به سنسور جلوگیری می‌کند. همچنین، اطمینان از سلامت اتصالات الکتریکی و سوکت‌های سنسور می‌تواند از خرابی‌های الکتریکی پیشگیری کند.

در صورت تعویض سنسور، از قطعات اصلی یا برندهای معتبر استفاده کنید، زیرا سنسورهای غیراستاندارد ممکن است دقت کافی نداشته باشند یا زود خراب شوند. پس از تعویض، سیستم را با دیاگ ریست کنید تا ECU داده‌های جدید را ثبت کند.

هزینه‌ها و ملاحظات تعویض

هزینه تعویض سنسور اکسیژن در تیبا به قیمت قطعه و دستمزد تعمیرکار بستگی دارد. سنسورهای اصلی معمولاً گران‌تر هستند، اما دوام و دقت بیشتری دارند. تعویض سنسور توسط خود مالک خودرو امکان‌پذیر است، اما به دلیل حساسیت رزوه‌ها و اتصالات الکتریکی، توصیه می‌شود این کار به تعمیرکار متخصص سپرده شود.

در نهایت، سنسور اکسیژن تیبا با قرارگیری در مسیر اگزوز، نقش کلیدی در عملکرد موتور و کاهش آلایندگی ایفا می‌کند. آگاهی از محل دقیق، روش‌های عیب‌یابی و نگهداری صحیح این سنسور می‌تواند به بهبود راندمان خودرو و کاهش هزینه‌های تعمیر کمک کند.

پرسش‌های متداول

سنسور اکسیژن تیبا کجا قرار دارد؟

سنسور اکسیژن تیبا معمولاً در دو محل قرار دارد: سنسور بالایی نزدیک منیفولد اگزوز (قبل از کاتالیست) و سنسور پایینی پس از مبدل کاتالیزوری در مسیر اگزوز.
چرا سنسور اکسیژن در تیبا مهم است؟

سنسور اکسیژن با تنظیم نسبت سوخت به هوا، مصرف سوخت را بهینه کرده، شتاب را بهبود می‌بخشد و آلایندگی را کاهش می‌دهد.
چه علائمی نشان‌دهنده خرابی سنسور اکسیژن است؟

افزایش مصرف سوخت، کاهش شتاب، لرزش موتور در حالت درجا، روشن شدن چراغ چک موتور و بوی نامطبوع اگزوز از علائم خرابی هستند.
آیا سنسور اکسیژن تیبا قابل تعمیر است؟

خیر، سنسور اکسیژن معمولاً قابل تعمیر نیست و در صورت خرابی باید تعویض شود.
چگونه می‌توان خرابی سنسور اکسیژن را تشخیص داد؟

با استفاده از دستگاه دیاگ برای بررسی کدهای خطا (مانند P0130 یا P0420) یا تست ولتاژ سنسور با مولتی‌متر می‌توان خرابی را تشخیص داد.
آیا تعویض سنسور اکسیژن نیاز به ابزار خاصی دارد؟

بله، آچار بکس مخصوص سنسور اکسیژن (سایز 22 یا 24 میلی‌متر) و پیچ‌گوشتی برای جدا کردن سوکت موردنیاز است.
سوخت نامرغوب چه تأثیری بر سنسور اکسیژن دارد؟

سوخت نامرغوب، به‌ویژه حاوی سرب یا افزودنی‌های غیراستاندارد، می‌تواند لایه سرامیکی سنسور را خراب کرده و دقت آن را کاهش دهد.
هر چند وقت یک‌بار باید سنسور اکسیژن بررسی شود؟

توصیه می‌شود سنسور اکسیژن به‌صورت دوره‌ای (هر 30,000 تا 50,000 کیلومتر) یا در صورت روشن شدن چراغ چک موتور بررسی شود.
آیا سنسور اکسیژن تیبا با سایر خودروها متفاوت است؟

سنسورهای اکسیژن تیبا ممکن است با برخی خودروهای سایپا مانند پراید یا ساینا سازگار باشند، اما استفاده از سنسور اصلی توصیه می‌شود.
هزینه تعویض سنسور اکسیژن تیبا چقدر است؟

هزینه به قیمت سنسور (اصلی یا غیراصلی) و دستمزد تعمیرکار بستگی دارد. برای اطلاعات دقیق، به تعمیرگاه‌های معتبر مراجعه کنید.
