فیوز بخاری سمند سورن کجاست؟ + علل سوختن فیوز

خواندن این مطلب 9 دقیقه زمان میبرد

فیوز بخاری سمند سورن کجاست؟، سمند سورن یکی از پرفروش‌ترین و محبوب‌ترین خودروهای خانوادگی تولید ایران‌خودرو است که به دلیل طراحی مناسب، فضای کابین جادار و هزینه نگهداری نسبتاً پایین، طرفداران زیادی دارد. با فرا رسیدن فصل سرما، سیستم بخاری خودرو نقش حیاتی در تأمین راحتی و ایمنی سرنشینان ایفا می‌کند، زیرا نه تنها کابین را گرم نگه می‌دارد، بلکه از بخار گرفتن شیشه‌ها جلوگیری کرده و دید راننده را حفظ می‌کند.

یکی از مشکلات رایج در فصل زمستان، عدم کارکرد صحیح بخاری است که در بسیاری از موارد، ریشه در مسائل ساده الکتریکی مانند سوختن فیوز دارد. فیوزها به عنوان محافظ مدارهای الکتریکی عمل می‌کنند و سوختن آن‌ها می‌تواند باعث قطع کامل یا جزئی عملکرد فن بخاری، پنل کنترل یا سایر اجزای سیستم تهویه شود. در این مقاله، به طور جامع به مکان دقیق جعبه فیوز، شماره فیوزهای مرتبط با بخاری، نحوه بررسی و تعویض آن‌ها، علل سوختن فیوز و روش‌های عیب‌یابی پیشرفته می‌پردازیم تا دارندگان سمند سورن بتوانند به سرعت و بدون هزینه اضافی، مشکل بخاری خودرو خود را شناسایی و برطرف کنند.

فهرست مطالب:

فیوز بخاری سمند سورن کجاست؟
علل سوختن فیوز بخاری و پیشگیری از آن
عیب‌یابی پیشرفته مشکلات بخاری سمند سورن
تفاوت فیوزهای بخاری در مدل‌های مختلف سمند سورن

فیوز بخاری سمند سورن کجاست؟

خودروی سمند سورن یکی از محبوب‌ترین محصولات ایران‌خودرو است که سیستم تهویه مطبوع (بخاری و کولر) آن نقش مهمی در راحتی سرنشینان دارد. اگر بخاری خودرو کار نمی‌کند، یکی از اولین مواردی که باید بررسی کنید، فیوزهای مربوط به آن است. سوختن فیوز می‌تواند باعث عدم کارکرد فن بخاری، روشن نشدن پنل کنترل یا حتی قطع کامل سیستم تهویه شود. در این مقاله، به طور کامل به مکان جعبه فیوز، نحوه دسترسی و شماره فیوزهای مربوط به بخاری در سمند سورن می‌پردازیم.

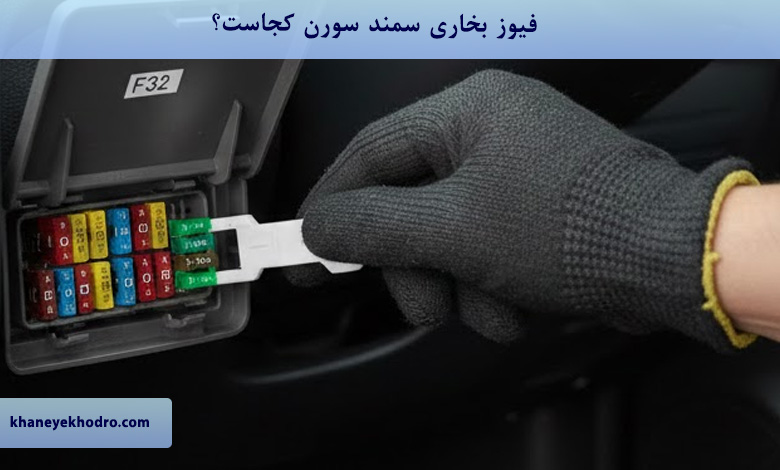

مکان جعبه فیوز اصلی در سمند سورن

جعبه فیوز اصلی سمند سورن (و مدل‌های مشابه مانند سمند معمولی، LX و سورن پلاس) در داخل کابین خودرو، سمت چپ راننده و زیر داشبورد (نزدیک پدال‌ها و زیر فرمان) قرار دارد. این جعبه معمولاً با یک درب پلاستیکی پوشیده شده است.

نحوه دسترسی به جعبه فیوز:

صندلی راننده را عقب بکشید تا فضای کافی داشته باشید.
به زیر داشبورد نگاه کنید (سمت چپ، نزدیک دیواره خودرو).
درب پلاستیکی جعبه فیوز را پیدا کنید و آن را به سمت خود بکشید تا باز شود.
داخل جعبه، فیوزها به صورت ردیفی چیده شده‌اند و معمولاً یک انبرک کوچک برای کشیدن فیوزها وجود دارد.
همچنین، یک جعبه فیوز دوم در محفظه موتور (نزدیک باتری) وجود دارد که بیشتر برای مدارهای سنگین مانند فن رادیاتور است، اما فیوزهای بخاری عمدتاً در جعبه داخل کابین هستند.

توجه: در مدل‌های مالتی‌پلکس (MUX) سورن پلاس یا ELX، چیدمان ممکن است کمی متفاوت باشد، اما مکان کلی جعبه فیوز تغییر نمی‌کند.

فیوزهای مربوط به بخاری در سمند سورن

فیوزهای سیستم بخاری بسته به مدل خودرو (معمولی، EF7، مالتی‌پلکس یا پلاس) ممکن است کمی متفاوت باشند، اما معمولاً موارد زیر رایج هستند:

فیوز اصلی فن بخاری (موتور دمنده یا blower motor): این فیوز معمولاً ۳۰ آمپر (رنگ سبز) است و شماره آن F32 یا در برخی مدل‌ها F33 می‌باشد. اگر فن بخاری هیچ سرعتی نداشته باشد و باد پرتاب نشود، اول این فیوز را چک کنید. این فیوز تغذیه مستقیم موتور فن را تأمین می‌کند.
فیوز کنترل پنل تهویه و رله بخاری:
F24 (۱۰ آمپر، رنگ قرمز) یا F5 (۵ آمپر، رنگ قهوه‌ای): مربوط به تغذیه برق پنل کنترل بخاری/کولر، چراغ‌های پنل و تحریک رله‌ها. اگر دکمه‌ها کار نکنند یا چراغ پنل روشن نشود، این فیوزها را بررسی کنید.
در مدل‌های قدیمی‌تر، گاهی F21 (۵ آمپر) برای رله فن بخاری است.
سایر فیوزهای مرتبط:
- فیوزهای مربوط به سیستم تهویه اتوماتیک (در مدل‌های پلاس) ممکن است در ردیف پایین‌تر باشند.
- توجه: فیوز فن رادیاتور آب (نه بخاری) معمولاً در جعبه موتور و شماره‌های F11 یا F12 (۳۰-۴۰ آمپر) است – این را با فیوز بخاری اشتباه نگیرید!

لیست فیوزهای کلیدی مربوط به بخاری (بر اساس دیاگرام استاندارد سمند سورن):

F32 (۳۰A): موتور فن بخاری (دمنده) – اصلی‌ترین فیوز برای پرتاب باد.
F24 (۱۰A): پنل کنترل تهویه، کلیدها و رله‌های کمکی.
F5 (۵A): تغذیه برق مدار کنترل بخاری و کولر.
F21 (۵A): رله فن بخاری (در برخی مدل‌های قدیمی‌تر).

علل سوختن فیوز بخاری و پیشگیری از آن

دلایل رایج سوختن فیوز سیستم تهویه

سوختن فیوز بخاری در سمند سورن معمولاً اتفاقی نیست و ناشی از مشکلات الکتریکی در مدار سیستم تهویه مطبوع است. یکی از شایع‌ترین دلایل، افزایش جریان کشیده‌شده توسط موتور فن بخاری است. وقتی موتور دمنده به دلیل گرد و غبار انباشته‌شده، یاتاقان‌های خشک یا فرسودگی بیش از حد معمول جریان می‌کشد، فیوز برای جلوگیری از آسیب بیشتر به سیم‌کشی می‌سوزد. همچنین، وجود اتصال کوتاه در سیم‌کشی پنل کنترل یا مقاومت فن (رزیستور) می‌تواند جریان ناگهانی ایجاد کند و فیوز را از کار بیندازد. در برخی موارد، نفوذ رطوبت به داخل محفظه فن یا جعبه فیوز، به‌ویژه پس از شستشوی خودرو یا رانندگی در باران شدید، باعث خوردگی و اتصال کوتاه می‌شود.

نقش مقاومت فن در مشکلات فیوزی

مقاومت فن بخاری که معمولاً زیر داشبورد سمت شاگرد قرار دارد، وظیفه تنظیم سرعت‌های پایین فن را بر عهده دارد. اگر این قطعه معیوب شود یا اتصالی در آن ایجاد گردد، جریان اضافی به مدار وارد می‌شود و فیوز اصلی فن را می‌سوزاند. این مشکل اغلب با علائمی مانند کارکرد فقط در سرعت حداکثر فن همراه است، زیرا در سرعت بالا مقاومت دور زده می‌شود و مستقیم به موتور متصل می‌گردد. بررسی سلامت این مقاومت با مولتی‌متر می‌تواند از سوختن مکرر فیوز جلوگیری کند.

تأثیر سایر اجزای مرتبط بر فیوز

رله‌های بخاری که در جعبه فیوز یا نزدیک موتور فن قرار دارند، اگر گیر کنند یا کویل آن‌ها بسوزد، می‌توانند جریان غیرعادی ایجاد کنند. همچنین، استفاده همزمان از بخاری و تجهیزات برقی پرمصرف مانند چراغ‌های جلو، سیستم صوتی تقویت‌شده یا شارژرهای قوی، بار کلی سیستم برق خودرو را افزایش می‌دهد و احتمال سوختن فیوزهای حساس مانند فیوز بخاری را بالا می‌برد. در مدل‌های مجهز به سیستم تهویه اتوماتیک، سنسورهای دما یا ماژول کنترل الکترونیکی نیز اگر دچار نقص شوند، می‌توانند سیگنال‌های نادرست ارسال کنند و به‌طور غیرمستقیم بر مدار فیوز تأثیر بگذارند.

راهکارهای پیشگیری از سوختن مجدد فیوز

برای جلوگیری از تکرار این مشکل، ابتدا باید علت اصلی شناسایی و برطرف شود. تمیز کردن منظم فیلتر کابین و محفظه فن از گرد و خاک، روغن‌کاری یاتاقان‌های موتور فن در زمان مناسب و بررسی دوره‌ای سیم‌کشی از اقدامات پیشگیرانه مؤثر هستند. همچنین، از نصب فیوز با آمپر بالاتر از مقدار استاندارد خودداری کنید، زیرا این کار ممکن است به سوختن سیم‌کشی یا حتی آتش‌سوزی منجر شود. در صورت سوختن مکرر فیوز، بهتر است مدار به‌طور کامل توسط برق‌کار مجرب بررسی شود تا مشکلات پنهان مانند اتصال بدنه یا خرابی موتور فن شناسایی گردد.

عیب‌یابی پیشرفته مشکلات بخاری سمند سورن

بررسی رله‌های مرتبط با سیستم بخاری

رله‌های بخاری نقش کلیدی در تأمین برق موتور فن دارند و خرابی آن‌ها می‌تواند علائمی مشابه سوختن فیوز ایجاد کند. در سمند سورن، رله فن بخاری معمولاً در جعبه فیوز داخل کابین یا محفظه موتور قرار دارد. برای تست رله، می‌توانید آن را با رله مشابه دیگری تعویض کنید و عملکرد فن را بررسی نمایید. صدای کلیک مشخص هنگام روشن کردن بخاری نشان‌دهنده سالم بودن رله است؛ عدم وجود این صدا می‌تواند به معنای خرابی کویل یا کنتاکت‌های داخلی باشد.

نقش ECU و سیستم مالتی‌پلکس در مدل‌های جدید

در مدل‌های مالتی‌پلکس سورن پلاس و ELX، سیستم تهویه تحت کنترل واحد الکترونیکی مرکزی (ECU) قرار دارد. اگر فیوزها سالم باشند اما بخاری کار نکند، ممکن است کد خطایی در ECU ثبت شده باشد. اتصال دستگاه دیاگ به خودرو می‌تواند این کدها را بخواند و مشکلاتی مانند نقص در سیگنال‌های ارسالی به رله یا موتور فن را مشخص کند. در این مدل‌ها، گاهی ریست کردن ECU با جدا کردن سرباتری برای چند دقیقه می‌تواند مشکلات موقتی را برطرف نماید.

تست مستقیم موتور فن بخاری

برای اطمینان از سلامت موتور دمنده، می‌توان برق مستقیم از باتری به آن وصل کرد. اگر موتور با برق مستقیم کار کند، مشکل در مدار تغذیه یا کنترل است؛ در غیر این صورت، موتور سوخته و نیاز به تعویض دارد. این تست باید با احتیاط انجام شود تا از آسیب به سایر اجزا جلوگیری گردد.

بررسی سیم‌کشی و اتصالات

بسیاری از مشکلات بخاری که به نظر می‌رسد ناشی از فیوز هستند، در واقع از شل شدن کانکتورها یا خوردگی سوکت‌های زیر داشبورد ناشی می‌شوند. بررسی دقیق فیش‌های پنل کنترل، مقاومت فن و موتور دمنده می‌تواند مشکلات پنهان را آشکار کند. در فصل‌های مرطوب، توجه ویژه به عدم نفوذ آب به این اتصالات ضروری است. با رعایت این نکات عیب‌یابی، می‌توان بدون تعویض بی‌مورد قطعات، مشکل بخاری را به‌طور دقیق حل کرد و از عملکرد صحیح سیستم تهویه در فصول سرد اطمینان حاصل نمود.

تفاوت فیوزهای بخاری در مدل‌های مختلف سمند سورن

تغییرات در مدل‌های معمولی و EF7

در مدل‌های اولیه سمند سورن با موتور EF7 معمولی، سیستم تهویه مطبوع به صورت سنتی و بدون واحد کنترل الکترونیکی پیشرفته طراحی شده است. جعبه فیوز این مدل‌ها ساده‌تر بوده و فیوز اصلی مربوط به موتور فن بخاری معمولاً با ظرفیت ۳۰ آمپر و در موقعیت مشخصی قرار دارد که مستقیماً برق موتور دمنده را تأمین می‌کند. مدار کنترل پنل نیز از فیوزهای کم‌آمپر جداگانه استفاده می‌کند تا در صورت بروز مشکل در کلیدها یا چراغ‌های پنل، موتور فن همچنان فعال بماند. این طراحی باعث می‌شود عیب‌یابی در این مدل‌ها سریع‌تر و با ابزارهای ابتدایی انجام شود، زیرا وابستگی کمتری به ماژول‌های الکترونیکی وجود دارد.

ویژگی‌های مدل‌های مالتی‌پلکس و سورن پلاس

در مدل‌های جدیدتر سمند سورن پلاس و نسخه‌های مالتی‌پلکس (MUX)، سیستم تهویه به واحد کنترل مرکزی متصل است و فیوزها نقش حفاظتی دقیق‌تری ایفا می‌کنند. در این مدل‌ها، برخی فیوزهای مرتبط با بخاری ممکن است در ردیف‌های متفاوت جعبه فیوز قرار گیرند و علاوه بر فیوز اصلی موتور فن، فیوزهای کمکی برای تغذیه ماژول کنترل تهویه و سنسورهای دما وجود دارد. این تغییرات به منظور افزایش ایمنی و قابلیت تشخیص خطا انجام شده، اما در عین حال عیب‌یابی را کمی پیچیده‌تر می‌کند زیرا مشکلات فیوزی ممکن است با کدهای خطای ثبت‌شده در ECU همراه باشد.

مقایسه با سمند سورن ELX و توربو

مدل‌های ELX و سورن توربو که مجهز به امکانات بیشتری مانند تهویه اتوماتیک هستند، از جعبه فیوزهای پیشرفته‌تری بهره می‌برند. در این نسخه‌ها، فیوزهای بخاری اغلب با فیوزهای سیستم کولر مشترک هستند و رله‌های جداگانه‌ای برای مدیریت بار سنگین موتور فن تعبیه شده است.

این طراحی باعث کاهش احتمال سوختن فیوز در شرایط پربار می‌شود، اما نیازمند توجه بیشتر به دفترچه راهنمای خاص هر مدل است تا شماره دقیق فیوزها شناسایی شود. به طور کلی، با وجود تفاوت‌ها، مکان کلی جعبه فیوز در همه مدل‌ها ثابت مانده و دسترسی به آن مشابه است، اما توصیه می‌شود برای جلوگیری از اشتباه، همیشه به دیاگرام فیوز چاپ‌شده روی درب جعبه یا دفترچه خودرو مراجعه شود تا عملکرد سیستم تهویه بدون اختلال حفظ گردد.

پرسش‌های متداول

فیوز بخاری سمند سورن دقیقاً کجاست؟

جعبه فیوز اصلی در داخل کابین، سمت چپ راننده و زیر داشبورد (نزدیک پدال‌ها و زیر فرمان) قرار دارد. یک درب پلاستیکی آن را پوشانده که با کشیدن به سمت خود باز می‌شود.
