جعبه فیوز تیبا کجا قرار دارد؟، جعبه فیوز تیبا یکی از اجزای ضروری سیستم الکتریکی این خودرو است که از مدارهای برقی در برابر اضافه‌بار و اتصال کوتاه محافظت می‌کند. خودروی تیبا (تیبا ۱ صندوق‌دار و تیبا ۲ هاچبک) دارای دو جعبه فیوز است: یکی در داخل کابین، زیر فرمان، برای سیستم‌های داخلی مانند چراغ‌های کابین و برف‌پاک‌کن، و دیگری در محفظه موتور، نزدیک باتری، برای اجزای موتور مانند چراغ‌های جلو و فن خنک‌کننده.
شناسایی موقعیت این جعبه‌ها و نحوه بررسی و تعویض فیوزها برای رفع مشکلات الکتریکی و حفظ عملکرد خودرو حیاتی است. این مقاله به بررسی دقیق مکان جعبه‌های فیوز در تیبا و پاسخ به پرسش‌های متداول در این زمینه می‌پردازد تا رانندگان بتوانند به‌راحتی مشکلات الکتریکی را مدیریت کنند.
فهرست مطالب:
جعبه فیوز تیبا کجا قرار دارد؟
جعبه فیوز تیبا یکی از اجزای حیاتی سیستم الکتریکی این خودرو است که وظیفه حفاظت از مدارهای برقی در برابر اضافه‌بار یا اتصال کوتاه را بر عهده دارد. خودروی تیبا (تیبا صندوق‌دار و تیبا هاچبک) دارای دو جعبه فیوز اصلی است: یکی در داخل کابین و دیگری در محفظه موتور. جعبه فیوز داخل کابین، که در زیر فرمان قرار دارد، فیوزهای مربوط به سیستم‌های داخلی مانند چراغ‌های کابین، سیستم صوتی و برف‌پاک‌کن را پوشش می‌دهد.
جعبه فیوز داخل موتور، نزدیک باتری، فیوزهای مربوط به چراغ‌های جلو، سیستم خنک‌کننده و سایر اجزای الکترونیکی موتور را شامل می‌شود. شناسایی دقیق موقعیت این جعبه‌ها و نحوه دسترسی به آن‌ها برای عیب‌یابی و تعویض فیوزها ضروری است. این بخش به بررسی موقعیت جعبه‌های فیوز در تیبا، نقش آن‌ها و نکات مربوط به بررسی و تعویض فیوزها می‌پردازد.
موقعیت جعبه فیوز در تیبا
جعبه فیوز داخل کابین

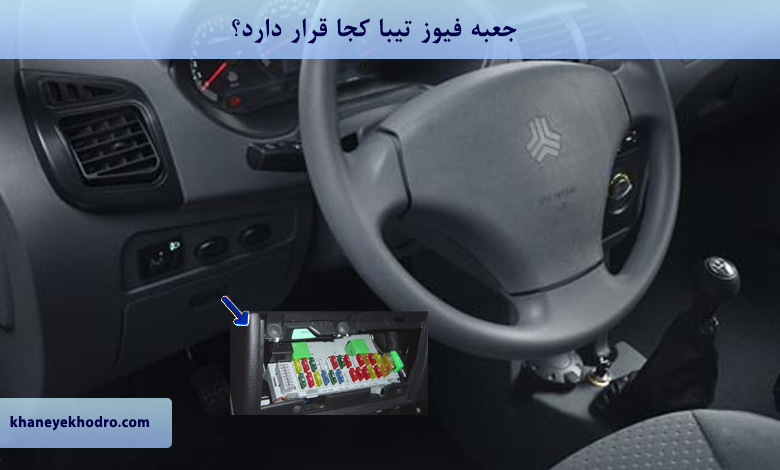

جعبه فیوز داخل کابین تیبا (چه تیبا ۱ صندوق‌دار و چه تیبا ۲ هاچبک) در زیر فرمان، سمت چپ راننده، قرار دارد. این جعبه معمولاً پشت یک پوشش پلاستیکی قرار گرفته است. برای دسترسی:
- پوشش پلاستیکی زیر فرمان را پیدا کنید.
- درپوش را با فشار ملایم یا باز کردن گیره‌ها جدا کنید.
- از گیره مخصوص داخل جعبه فیوز برای جدا کردن و تعویض فیوز آسیب‌دیده استفاده کنید. این جعبه شامل فیوزهای مربوط به سیستم‌های داخلی مانند:
- چراغ‌های کابین و داشبورد
- سیستم صوتی
- برف‌پاک‌کن
- شیشه‌بالابرها نقشه فیوزها معمولاً روی درپوش جعبه یا در دفترچه راهنمای خودرو درج شده است.
جعبه فیوز داخل موتور
جعبه فیوز دوم در محفظه موتور، معمولاً نزدیک باتری یا در سمت راست (از دید راننده)، قرار دارد. برای دسترسی:
- کاپوت را باز کنید.
- جعبه فیوز را که معمولاً یک جعبه پلاستیکی مشکی با درپوش است، پیدا کنید.
- درپوش را باز کرده و فیوزها را بررسی کنید. این جعبه شامل فیوزهای مربوط به:
- چراغ‌های جلو و مه‌شکن
- فن خنک‌کننده موتور
- سیستم سوخت‌رسانی (پمپ بنزین)
- بوق و سایر اجزای الکترونیکی موتور برای تعویض فیوز، از گیره مخصوص یا انبردست ظریف استفاده کنید و از فیوز با آمپر یکسان (طبق نقشه فیوز) استفاده کنید.
نقش جعبه فیوز در تیبا
جعبه‌های فیوز تیبا از مدارهای الکتریکی در برابر اضافه‌بار یا اتصال کوتاه محافظت می‌کنند. هر فیوز برای یک مدار خاص طراحی شده و در صورت بروز مشکل (مانند جریان بیش از حد)، می‌سوزد تا از آسیب به قطعات گران‌قیمت مانند ECU یا سیستم‌های روشنایی جلوگیری کند. بررسی و تعویض به‌موقع فیوزهای آسیب‌دیده از خرابی‌های گسترده‌تر جلوگیری می‌کند.
روش بررسی و تعویض فیوز
- شناسایی مشکل: ابتدا مشکل الکتریکی (مانند خاموش شدن چراغ جلو یا برف‌پاک‌کن) را شناسایی کنید.
- مراجعه به نقشه فیوز: نقشه فیوزها را در دفترچه راهنما یا روی درپوش جعبه بررسی کنید تا فیوز مربوط به مدار معیوب را پیدا کنید.
- بازرسی فیوز: فیوز را با گیره خارج کرده و از نظر سوختگی (رشته فلزی قطع‌شده) بررسی کنید.
- تعویض فیوز: فیوز آسیب‌دیده را با فیوز جدید با همان آمپر (معمولاً ۱۰، ۱۵ یا ۲۰ آمپر) جایگزین کنید.
- تست سیستم: پس از تعویض، سیستم را تست کنید تا از عملکرد صحیح اطمینان حاصل شود. هشدار: استفاده از فیوز با آمپر بالاتر می‌تواند به مدار آسیب برساند.
نکات نگهداری و پیشگیری
- بررسی دوره‌ای: فیوزها را هر ۱۲ ماه یا هنگام بروز مشکل الکتریکی بررسی کنید.
- استفاده از فیوز اصلی: از فیوزهای استاندارد و اصلی سایپا استفاده کنید.
- محافظت از رطوبت: اطمینان حاصل کنید که جعبه فیوز داخل موتور در برابر آب و رطوبت محافظت شده است.
- بررسی اتصالات برقی: اتصالات شل یا زنگ‌زده در جعبه فیوز را تمیز کنید.
- مراجعه به تعمیرکار مجاز: اگر مشکل پس از تعویض فیوز ادامه داشت، به تعمیرگاه مجاز سایپا مراجعه کنید.
جعبه فیوز تیبا در دو مکان قرار دارد: داخل کابین (زیر فرمان) برای سیستم‌های داخلی و داخل موتور (نزدیک باتری) برای اجزای موتور و روشنایی. دسترسی به این جعبه‌ها با باز کردن درپوش‌ها و استفاده از گیره مخصوص برای تعویض فیوزها آسان است. بررسی منظم، استفاده از فیوزهای استاندارد و رفع مشکلات اتصالات برقی، عملکرد سیستم الکتریکی تیبا را حفظ می‌کند. رانندگان با رعایت این نکات و مراجعه به تعمیرگاه مجاز سایپا در صورت نیاز، می‌توانند از خرابی‌های الکتریکی جلوگیری کنند.
روش‌های پیشرفته عیب‌یابی جعبه فیوز تیبا
اهمیت عیب‌یابی دقیق
عیب‌یابی دقیق جعبه‌های فیوز تیبا از خرابی‌های گسترده‌تر در سیستم الکتریکی مانند آسیب به ECU، سیستم روشنایی یا قطعات موتور جلوگیری می‌کند. مشکلات الکتریکی ممکن است ناشی از سوختن فیوز، شل شدن اتصالات، زنگ‌زدگی یا نقص در مدارها باشد. روش‌های پیشرفته با استفاده از ابزارهایی مانند مولتی‌متر، دستگاه دیاگ و بازرسی بصری، به شناسایی دقیق مشکل کمک می‌کنند. این بررسی‌ها باید توسط تعمیرکار مجاز سایپا انجام شوند تا از ایمنی و دقت اطمینان حاصل شود.
بازرسی بصری جعبه‌های فیوز
برای عیب‌یابی، ابتدا جعبه فیوز داخل کابین (زیر فرمان) یا داخل موتور (نزدیک باتری) را باز کنید. فیوزها را از نظر سوختگی بررسی کنید؛ رشته فلزی داخل فیوز سوخته قطع‌شده یا ذوب‌شده به نظر می‌رسد. همچنین، پایه‌های فیوز و سوکت‌ها را برای زنگ‌زدگی، خوردگی یا شل شدن چک کنید. در جعبه فیوز موتور، اطمینان حاصل کنید که درپوش به‌خوبی بسته شده و از نفوذ رطوبت جلوگیری می‌کند. اگر فیوز سالم به نظر می‌رسد اما سیستم کار نمی‌کند، مشکل ممکن است در مدار یا قطعه مرتبط باشد.
تست فیوزها با مولتی‌متر
برای تست دقیق، از مولتی‌متر در حالت تداوم (Continuity) استفاده کنید:
-
فیوز را با گیره مخصوص از جعبه خارج کنید.
-
پروب‌های مولتی‌متر را به دو سر فیوز متصل کنید.
-
اگر مولتی‌متر بوق بزند یا مقاومت صفر نشان دهد، فیوز سالم است؛ در غیر این صورت، فیوز سوخته و نیاز به تعویض دارد. فیوز جدید باید دقیقاً با آمپر مشخص‌شده (مانند ۱۰، ۱۵ یا ۲۰ آمپر) در نقشه فیوز جایگزین شود. استفاده از فیوز با آمپر نامناسب می‌تواند به مدار آسیب برساند.
بررسی با دستگاه دیاگ
دستگاه دیاگ می‌تواند کدهای خطای مرتبط با سیستم الکتریکی (مانند P0560 برای مشکل ولتاژ سیستم) را شناسایی کند. این کدها ممکن است به نقص در فیوز، رله یا اتصالات اشاره کنند. برای مثال، اگر چراغ‌های جلو کار نمی‌کنند، دیاگ می‌تواند نشان دهد که مشکل از فیوز، رله یا خود لامپ است. اتصال دیاگ به پورت OBD-II تیبا و بررسی داده‌ها توسط تعمیرکار مجاز، مشکل را دقیق‌تر مشخص می‌کند.
تست رله‌های مرتبط
جعبه فیوز داخل موتور معمولاً شامل رله‌هایی برای قطعاتی مانند فن خنک‌کننده یا پمپ بنزین است. رله معیوب می‌تواند علائمی مشابه فیوز سوخته ایجاد کند. برای تست:
-
رله را از جعبه خارج کنید.
-
با مولتی‌متر، تداوم مدار رله را در حالت فعال و غیرفعال بررسی کنید.
-
اگر رله صدا (کلیک) تولید نمی‌کند یا مدار باز است، باید تعویض شود. رله‌های جدید باید با مشخصات اصلی سایپا مطابقت داشته باشند.
بررسی نشتی رطوبت و خوردگی
جعبه فیوز داخل موتور به دلیل قرار گرفتن در معرض رطوبت و گردوغبار، مستعد زنگ‌زدگی یا خوردگی است. درپوش جعبه را بررسی کنید تا از آب‌بندی صحیح آن مطمئن شوید. اگر رطوبت نفوذ کرده باشد، سوکت‌ها و فیوزها را با اسپری پاک‌کننده الکترونیک (کنتاکت‌شور) تمیز کنید. در صورت خوردگی شدید، ممکن است نیاز به تعویض سوکت یا جعبه فیوز باشد.
نگهداری و پیشگیری از خرابی جعبه فیوز تیبا
اهمیت نگهداری منظم
نگهداری منظم جعبه‌های فیوز تیبا از خرابی‌های الکتریکی ناگهانی و آسیب به قطعات گران‌قیمت مانند ECU یا سیستم‌های روشنایی جلوگیری می‌کند. فیوزها و رله‌ها به دلیل قرار گرفتن در معرض رطوبت، گردوغبار و تغییرات دما، ممکن است دچار خوردگی یا نقص شوند. با بررسی دوره‌ای، تمیز کردن و استفاده از قطعات استاندارد، می‌توان عمر سیستم الکتریکی را افزایش داد. این بخش به نکات نگهداری و اقدامات پیشگیرانه برای حفظ عملکرد بهینه جعبه‌های فیوز می‌پردازد.
بررسی دوره‌ای جعبه‌های فیوز
جعبه‌های فیوز داخل کابین و موتور باید هر ۱۲ ماه یا هر ۲۰,۰۰۰ کیلومتر بررسی شوند. این شامل:
-
بازرسی فیوزها از نظر سوختگی یا تغییر رنگ.
-
چک کردن سوکت‌ها و رله‌ها برای خوردگی یا شل شدن.
-
تمیز کردن پایه‌های فیوز با اسپری کنتاکت‌شور در صورت وجود گردوغبار. این بررسی‌ها باید توسط تعمیرکار مجاز انجام شوند تا از آسیب به مدارها جلوگیری شود.
محافظت در برابر رطوبت
جعبه فیوز داخل موتور به دلیل قرار گرفتن در محیط باز، در معرض نفوذ آب (مانند شستشوی موتور یا باران) است. اطمینان حاصل کنید که درپوش جعبه محکم بسته شده و واشرهای آن سالم هستند. در صورت مشاهده رطوبت، جعبه را خشک کرده و سوکت‌ها را با اسپری ضدخوردگی تمیز کنید. برای جعبه داخل کابین، از ورود مایعات (مانند نوشیدنی‌ها) به زیر داشبورد جلوگیری کنید.
استفاده از فیوزها و رله‌های اصلی
همیشه از فیوزها و رله‌های اصلی سایپا با آمپر مشخص‌شده در نقشه فیوز استفاده کنید. فیوزهای غیراستاندارد یا با آمپر بالاتر می‌توانند باعث اضافه‌بار، آتش‌سوزی یا آسیب به قطعات شوند. هنگام خرید، از اصالت قطعات و گارانتی فروشنده مطمئن شوید.
نگهداری سیستم الکتریکی
مشکلات الکتریکی مانند باتری ضعیف یا دینام معیوب می‌توانند فشار اضافی به فیوزها وارد کنند. باتری را هر ۶ ماه از نظر شارژ (۱۲.۶ ولت در حالت خاموش) و دینام را از نظر خروجی (۱۳.۵-۱۴.۵ ولت در حالت روشن) بررسی کنید. اتصالات شل یا زنگ‌زده باتری را تمیز کنید تا از اضافه‌بار در فیوزها جلوگیری شود.
رانندگی متعادل
استفاده بیش از حد از سیستم‌های پرمصرف مانند سیستم صوتی یا کولر در حالت درجا می‌تواند به فیوزها فشار وارد کند. از روشن نگه داشتن این سیستم‌ها برای مدت طولانی بدون شارژ کافی باتری خودداری کنید. همچنین، نصب لوازم جانبی غیراستاندارد (مانند چراغ‌های زنون غیرمجاز) می‌تواند باعث سوختن فیوزها شود.
مراجعه به تعمیرگاه مجاز
اگر پس از تعویض فیوز، مشکل الکتریکی ادامه داشت، ممکن است نقص در مدار، رله یا قطعه مرتبط باشد. مراجعه به تعمیرگاه مجاز سایپا برای عیب‌یابی با دیاگ و تعمیرات تخصصی ضروری است. تعمیرکار می‌تواند نقشه فیوزها را بررسی کرده و مشکل را به‌صورت دقیق برطرف کند.
جعبه‌های فیوز تیبا در داخل کابین (زیر فرمان) و محفظه موتور (نزدیک باتری) قرار دارند و از سیستم‌های الکتریکی محافظت می‌کنند. عیب‌یابی پیشرفته با مولتی‌متر، دیاگ و بازرسی بصری، مشکلات فیوزها، رله‌ها یا اتصالات را شناسایی می‌کند. نگهداری منظم با بررسی دوره‌ای، محافظت از رطوبت، استفاده از قطعات اصلی و رانندگی متعادل، عمر جعبه‌های فیوز را افزایش می‌دهد. رانندگان تیبا با سرویس‌های منظم و مراجعه به تعمیرگاه مجاز سایپا می‌توانند از عملکرد صحیح سیستم الکتریکی اطمینان حاصل کنند.
پرسش‌های متداول درباره جعبه فیوز تیبا
-
جعبه فیوز تیبا کجا قرار دارد؟
تیبا دو جعبه فیوز دارد: یکی در داخل کابین، زیر فرمان، و دیگری در محفظه موتور، نزدیک باتری.
-
چگونه به جعبه فیوز داخل کابین دسترسی پیدا کنیم؟
پوشش پلاستیکی زیر فرمان را باز کنید تا به جعبه فیوز دسترسی پیدا کنید. درپوش را با فشار ملایم یا گیره‌ها جدا کنید.
-
جعبه فیوز داخل موتور کجاست؟
در محفظه موتور، نزدیک باتری یا سمت چپ (از دید راننده)، به‌صورت یک جعبه پلاستیکی با درپوش قرار دارد.
-
چگونه فیوز سوخته را شناسایی کنیم؟
فیوز را با گیره خارج کرده و رشته فلزی داخل آن را بررسی کنید. اگر قطع یا ذوب‌شده باشد، فیوز سوخته است.
-
آیا نقشه فیوزها در تیبا وجود دارد؟
بله، نقشه فیوزها روی درپوش جعبه یا در دفترچه تیبا (مانند راهنمایچه خودرو) درج شده است.
-
چگونه فیوز را تعویض کنیم؟
فیوز سوخته را با فیوز جدید با همان آمپر (مانند ۱۰ یا ۱۵ آمپر) جایگزین کنید و از گیره مخصوص برای تعویض استفاده کنید.
-
آیا جعبه فیوز موتور در برابر آب محافظت می‌شود؟
بله، درپوش جعبه باید آب‌بندی باشد، اما باید از نفوذ رطوبت (مانند شستشوی موتور) جلوگیری کنید.
-
علائم مشکل در جعبه فیوز چیست؟
خاموش شدن چراغ‌ها، کار نکردن برف‌پاک‌کن، سیستم صوتی یا سایر اجزای برقی می‌تواند نشانه سوختن فیوز باشد.
-
آیا باید فیوزها را دوره‌ای بررسی کرد؟
بله، هر ۱۲ ماه یا هنگام بروز مشکل الکتریکی، فیوزها را از نظر سوختگی یا خوردگی بررسی کنید.
-
اگر فیوز تعویض شد اما مشکل حل نشد، چه کنیم؟
به تعمیرگاه مجاز سایپا مراجعه کنید تا مدار، رله یا قطعات مرتبط با دستگاه دیاگ بررسی شوند.
ممنون که تا پایان مقاله”جعبه فیوز تیبا کجا قرار دارد؟” با ما همراه بودید.
