رله دوبل تیبا کجا قرار دارد؟

رله دوبل تیبا کجاست؟

خواندن این مطلب 8 دقیقه زمان میبرد

رله دوبل تیبا کجا قرار دارد؟، رله دوبل تیبا یکی از اجزای حیاتی سیستم برقی این خودرو (تیبا ۱ صندوق‌دار و تیبا ۲ هاچبک) است که وظیفه تأمین ولتاژ ۱۲ ولت برای اجزای سیستم انژکتوری مانند پمپ بنزین، انژکتورها، کویل دوبل، سنسور اکسیژن و واحد کنترل الکترونیکی (ECU) را بر عهده دارد.

این قطعه در جعبه فیوز و رله داخل محفظه موتور، نزدیک باتری و سمت راننده، قرار گرفته و با شماره‌های ۱ (رله دوبل ۳۰ آمپر) و ۱۳ (رله دوبل ۲۰ آمپر) مشخص می‌شود. خرابی رله دوبل می‌تواند باعث مشکلاتی مانند روشن نشدن خودرو یا عملکرد نامناسب موتور شود. این مقاله به بررسی دقیق مکان رله دوبل، نقش آن و پاسخ به پرسش‌های متداول در این زمینه می‌پردازد تا رانندگان بتوانند این قطعه را شناسایی کرده و از آن به‌درستی نگهداری کنند.

فهرست مطالب:

رله دوبل تیبا کجا قرار دارد؟
روش‌های پیشرفته عیب‌یابی رله دوبل تیبا
نگهداری و پیشگیری از خرابی رله دوبل تیبا

رله دوبل تیبا کجا قرار دارد؟

رله دوبل تیبا، یکی از قطعات کلیدی سیستم برقی خودرو، وظیفه تأمین ولتاژ ۱۲ ولت برای اجزای سیستم انژکتوری مانند پمپ بنزین، انژکتورها، کویل دوبل، سنسور اکسیژن و ECU را بر عهده دارد. این قطعه در جعبه فیوز و رله داخل محفظه موتور تیبا قرار دارد و به دلیل نقش حیاتی‌اش در عملکرد موتور، شناخت مکان دقیق آن برای عیب‌یابی و تعمیرات ضروری است. در این مقاله، مکان دقیق رله دوبل تیبا و اطلاعات مرتبط با آن بررسی می‌شود.

مکان رله دوبل تیبا

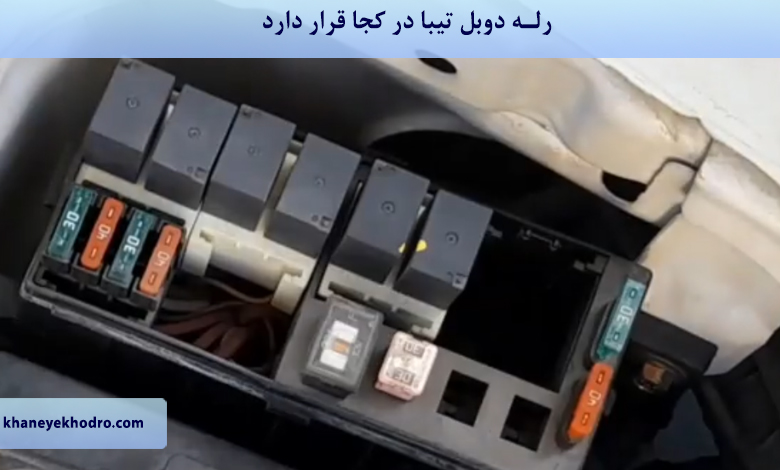

رله دوبل تیبا در جعبه فیوز و رله داخل محفظه موتور، در سمت راننده (سمت چپ از دید راننده) و نزدیک باتری قرار دارد. این جعبه معمولاً به‌صورت یک محفظه پلاستیکی مشکی رنگ با درپوش است که شامل فیوزها و رله‌های مختلف خودرو می‌شود. برای دسترسی به رله دوبل، درپوش جعبه را باز کنید. طبق اطلاعات موجود، رله دوبل تیبا به‌صورت زیر شناسایی می‌شود:

شماره ۱: رله دوبل (DUAL RELAY) با ظرفیت ۳۰ آمپر
شماره ۱۳: رله دوبل با فیوز ۲۰ آمپر

برای شناسایی دقیق‌تر، می‌توانید به نقشه راهنمای جعبه فیوز که روی درپوش جعبه یا در کاتالوگ خودرو درج شده است، مراجعه کنید. این نقشه نشان‌دهنده موقعیت و کاربرد هر رله و فیوز است.

نکات مهم

تفاوت در مدل‌ها: مکان رله دوبل در تیبا ۱، تیبا ۲ و ساینا مشابه است، اما ممکن است در برخی مدل‌ها (مانند تیبا با سیستم مالتی‌پلکس) جزئیات متفاوتی داشته باشد. همیشه کاتالوگ خودرو را بررسی کنید.
عیب‌یابی: اگر خودرو روشن نمی‌شود، صدای پمپ بنزین شنیده نمی‌شود یا چراغ چک روشن نمی‌شود، رله دوبل را بررسی کنید. می‌توانید آن را موقتاً با رله کم‌اهمیت (مانند رله بوق) تعویض کنید تا تست شود.
تعویض رله: برای تعویض، از رله‌های باکیفیت (مانند برندهای معتبر یا رله‌های شیشه‌ای الما) استفاده کنید و مراقب باشید ضامن سوکت هنگام جدا کردن نشکند.

رله دوبل تیبا در جعبه فیوز و رله داخل محفظه موتور، نزدیک باتری و سمت راننده قرار دارد و با شماره‌های ۱ (۳۰ آمپر) و ۱۳ (۲۰ آمپر) مشخص می‌شود. برای دسترسی، درپوش جعبه فیوز را باز کرده و طبق نقشه راهنما، رله را پیدا کنید. بررسی دوره‌ای این قطعه و استفاده از قطعات یدکی باکیفیت، از مشکلات برقی خودرو جلوگیری می‌کند.

روش‌های پیشرفته عیب‌یابی رله دوبل تیبا

اهمیت عیب‌یابی دقیق

عیب‌یابی دقیق رله دوبل تیبا از خرابی‌های گسترده‌تر در سیستم انژکتوری و برقی خودرو جلوگیری می‌کند. رله دوبل به دلیل قرار گرفتن در معرض گرما، رطوبت و ارتعاشات موتور، ممکن است دچار نقص، خوردگی یا سوختگی شود. روش‌های پیشرفته با استفاده از ابزارهایی مانند مولتی‌متر، دستگاه دیاگ و تست عملیاتی، مشکلات رله و اتصالات آن را شناسایی می‌کنند. این روش‌ها باید توسط تعمیرکار مجاز سایپا انجام شوند تا از آسیب به ECU یا سایر قطعات حساس جلوگیری شود.

بررسی بصری رله دوبل

برای شروع عیب‌یابی، درپوش جعبه فیوز و رله داخل محفظه موتور (نزدیک باتری) را باز کنید. رله دوبل با شماره‌های ۱ (۳۰ آمپر) و ۱۳ (۲۰ آمپر) مشخص است. سوکت رله را از نظر خوردگی، زنگ‌زدگی یا شل شدن بررسی کنید. وجود رطوبت یا گردوغبار در جعبه می‌تواند باعث نقص در عملکرد رله شود. اگر پایه‌های رله یا سوکت آسیب دیده باشند، باید تمیز یا تعویض شوند. همچنین، اطمینان حاصل کنید که درپوش جعبه فیوز به‌درستی بسته شده تا از نفوذ آب جلوگیری شود.

تست رله با مولتی‌متر

برای تست دقیق، از مولتی‌متر در حالت تداوم (Continuity) یا ولتاژ استفاده کنید:

رله دوبل را با احتیاط از سوکت جدا کنید.
پایه‌های رله (مانند ۲، ۸، ۱۱ و ۱۵ طبق نقشه رله) را با مولتی‌متر بررسی کنید.
در حالت فعال (اتصال به باتری ۱۲ ولت)، رله باید صدای کلیک تولید کند و تداوم بین پایه‌های خروجی نشان دهد.
اگر تداوم وجود ندارد یا رله فعال نمی‌شود، رله معیوب است و باید تعویض شود. این تست نیاز به دقت دارد تا از اتصال کوتاه در مدار جلوگیری شود.

عیب‌یابی با دستگاه دیاگ

دستگاه دیاگ می‌تواند کدهای خطا مانند P0230 (مشکل مدار پمپ بنزین) یا P0685 (مشکل مدار رله کنترل ECU) را شناسایی کند که ممکن است به خرابی رله دوبل اشاره داشته باشند. با اتصال دیاگ به پورت OBD-II تیبا، داده‌های ولتاژ و عملکرد پمپ بنزین و انژکتورها بررسی می‌شود. اگر ولتاژ خروجی رله غیرعادی باشد (کمتر از ۱۲ ولت)، رله یا اتصالات آن معیوب است.

تست عملیاتی با تعویض رله

یک روش ساده برای عیب‌یابی، تعویض موقت رله دوبل با رله‌ای مشابه (مانند رله بوق) در جعبه فیوز است. اگر پس از تعویض، خودرو روشن شد یا پمپ بنزین کار کرد، رله دوبل اصلی خراب است. این روش سریع است، اما باید با احتیاط انجام شود تا سوکت رله آسیب نبیند.

بررسی اتصالات و مدارهای مرتبط

اتصالات برقی رله دوبل، از جمله سیم‌کشی به پمپ بنزین، انژکتورها و ECU، باید از نظر قطعی یا خوردگی بررسی شوند. با مولتی‌متر، ولتاژ ورودی (۱۲ ولت از باتری) و خروجی رله را چک کنید. نشتی رطوبت در جعبه فیوز یا اتصالات شل می‌تواند عملکرد رله را مختل کند. در صورت وجود مشکل، سوکت‌ها را با اسپری کنتاکت‌شور تمیز کنید یا تعویض کنید.

نگهداری و پیشگیری از خرابی رله دوبل تیبا

اهمیت نگهداری منظم

نگهداری منظم رله دوبل تیبا از خرابی‌های ناگهانی سیستم انژکتوری و توقف خودرو جلوگیری می‌کند. این رله به دلیل قرار گرفتن در محفظه موتور، در معرض گرما، رطوبت و گردوغبار است که می‌تواند باعث خوردگی یا نقص شود. با بررسی دوره‌ای، استفاده از قطعات باکیفیت و محافظت از جعبه فیوز، می‌توان عمر رله را افزایش داد و عملکرد موتور را حفظ کرد.

بررسی دوره‌ای جعبه فیوز و رله

جعبه فیوز و رله داخل محفظه موتور باید هر ۱۲ ماه یا هر ۲۰,۰۰۰ کیلومتر بررسی شود:

سوکت‌های رله دوبل را از نظر خوردگی یا شل شدن چک کنید.
با اسپری پاک‌کننده الکترونیک (کنتاکت‌شور)، گردوغبار و چربی را از سوکت‌ها پاک کنید.
درپوش جعبه فیوز را بررسی کنید تا از آب‌بندی صحیح آن مطمئن شوید. این بررسی‌ها باید توسط تعمیرکار مجاز انجام شوند تا از آسیب به مدارها جلوگیری شود.

محافظت از جعبه فیوز در برابر رطوبت

جعبه فیوز داخل موتور به دلیل قرار گرفتن در محیط باز، در معرض نفوذ آب (مانند شستشوی موتور یا باران) است. اطمینان حاصل کنید که واشر درپوش جعبه سالم است و پس از هر بررسی، درپوش محکم بسته می‌شود. در صورت مشاهده رطوبت، جعبه را خشک کرده و سوکت‌ها را با اسپری ضدخوردگی تمیز کنید.

استفاده از رله‌های باکیفیت

در صورت نیاز به تعویض، از رله‌های اصلی سایپا یا برندهای معتبر مانند الما یا بوش استفاده کنید. رله‌های غیراستاندارد ممکن است زود خراب شوند یا ولتاژ ناپایدار به اجزای انژکتوری ارسال کنند. قیمت رله دوبل در سال ۱۴۰۴ حدود ۵۰,۰۰۰ تا ۱۰۰,۰۰۰ تومان است.

نگهداری باتری و سیستم برقی

باتری ضعیف یا دینام معیوب می‌تواند فشار اضافی به رله دوبل وارد کند. باتری را هر ۶ ماه از نظر شارژ (۱۲.۶ ولت در حالت خاموش) و دینام را از نظر خروجی (۱۳.۵-۱۴.۵ ولت در حالت روشن) بررسی کنید. اتصالات باتری را تمیز نگه دارید تا از افت ولتاژ جلوگیری شود.

رانندگی متعادل

استفاده بیش از حد از سیستم‌های پرمصرف مانند کولر یا سیستم صوتی در حالت درجا می‌تواند به رله دوبل فشار وارد کند. از روشن نگه داشتن این سیستم‌ها برای مدت طولانی بدون شارژ کافی باتری خودداری کنید. همچنین، نصب لوازم برقی غیراستاندارد (مانند چراغ‌های زنون غیرمجاز) می‌تواند باعث خرابی رله شود.

مراجعه به تعمیرگاه مجاز

اگر علائم خرابی رله دوبل (مانند روشن نشدن خودرو یا عدم کارکرد پمپ بنزین) مشاهده شد، به تعمیرگاه مجاز سایپا مراجعه کنید. تعمیرکار می‌تواند با دستگاه دیاگ و ابزارهای تخصصی، مشکل را دقیق شناسایی کرده و رله را تعویض کند. همچنین، پس از تعویض، عملکرد پمپ بنزین و انژکتورها باید تست شود.

رله دوبل تیبا در جعبه فیوز و رله داخل محفظه موتور، نزدیک باتری، با شماره‌های ۱ (۳۰ آمپر) و ۱۳ (۲۰ آمپر) قرار دارد. عیب‌یابی پیشرفته با مولتی‌متر، دستگاه دیاگ و تست عملیاتی، مشکلات رله و اتصالات را شناسایی می‌کند. نگهداری منظم با بررسی دوره‌ای، محافظت از رطوبت، استفاده از رله‌های باکیفیت و رانندگی متعادل، عمر این قطعه را افزایش می‌دهد. مالکان تیبا با سرویس‌های منظم و مراجعه به تعمیرگاه مجاز می‌توانند از عملکرد صحیح سیستم برقی و انژکتوری اطمینان حاصل کنند.
