سوکت سنسور اکسیژن به کجا وصل می شود؟

خواندن این مطلب 10 دقیقه زمان میبرد

سوکت سنسور اکسیژن به کجا وصل می شود؟، سنسور اکسیژن یا سنسور لامبدا یکی از مهم‌ترین اجزای سیستم مدیریت موتور در خودروهای بنزینی انژکتوری به شمار می‌رود. این قطعه کوچک که معمولاً در مسیر اگزوز و نزدیک منیفولد یا لوله خروجی نصب می‌شود، با اندازه‌گیری میزان اکسیژن باقی‌مانده در گازهای خروجی، به کامپیوتر خودرو (ECU) کمک می‌کند تا نسبت دقیق هوا به سوخت را تنظیم نماید.

عملکرد صحیح این سنسور مستقیماً بر مصرف سوخت، قدرت موتور، میزان آلایندگی و عمر مفید قطعات جانبی مانند کاتالیزور تأثیر می‌گذارد. در خودروهای مدرن که باید استانداردهای سخت‌گیرانه آلایندگی مانند یورو ۵ و بالاتر را رعایت کنند، سنسور اکسیژن نقش کلیدی در حفظ تعادل احتراق ایفا می‌کند. بدون اطلاعات دقیق از این سنسور، موتور نمی‌تواند به طور هوشمندانه با تغییرات شرایط رانندگی، کیفیت سوخت، دمای محیط یا ارتفاع سازگار شود و در نتیجه مصرف سوخت افزایش یافته، آلایندگی بیشتر شده و احتمال آسیب به موتور و سیستم اگزوز بالا می‌رود.

شناخت دقیق نحوه کار، محل اتصال سوکت، تفاوت سنسورهای بالا و پایین و علائم خرابی این قطعه، به رانندگان کمک می‌کند تا مشکلات را زودتر تشخیص دهند و از هزینه‌های سنگین تعمیرات بعدی پیشگیری نمایند. در این مقاله به بررسی جامع سنسور اکسیژن، از ساختار و عملکرد آن گرفته تا نحوه اتصال سوکت و نقش دو سنسور موجود در سیستم اگزوز پرداخته شده است تا خواننده با دید کامل‌تری نسبت به این قطعه حیاتی آشنا شود.

فهرست مطالب:

سوکت سنسور اکسیژن به کجا وصل می شود؟
نحوه عملکرد سنسور اکسیژن در موتور خودرو
تفاوت سنسورهای اکسیژن بالا و پایین و نقش آن‌ها در سیستم اگزوز

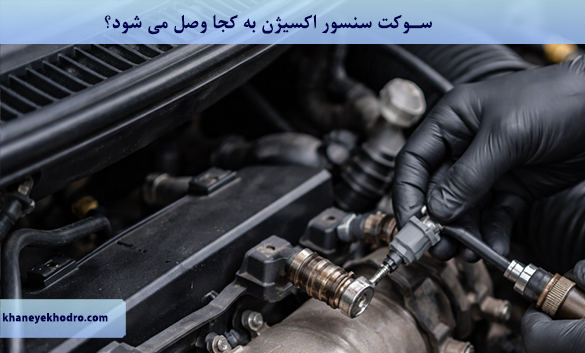

سوکت سنسور اکسیژن به کجا وصل می شود؟

سنسور اکسیژن (O2 Sensor) یکی از مهم‌ترین قطعات در سیستم مدیریت موتور خودروهای انژکتوری است. این قطعه میزان اکسیژن موجود در گازهای خروجی اگزوز را اندازه‌گیری می‌کند و اطلاعات را به ایسیو (ECU) خودرو ارسال می‌نماید تا نسبت سوخت و هوا بهینه شود. اما خود سنسور اکسیژن مستقیماً به ECU وصل نمی‌شود؛ بلکه از طریق یک سوکت (کانکتور الکتریکی) به دسته‌سیم فابریک خودرو متصل می‌گردد.

سوکت سنسور اکسیژن دقیقاً به کدام نقطه وصل می‌شود؟

سوکت سنسور اکسیژن (که معمولاً یک کانکتور پلاستیکی با چند پایه است) به سوکت مقابل روی دسته‌سیم اصلی خودرو متصل می‌شود. این دسته‌سیم از طرف ECU یا از طریق رله و فیوزها تغذیه می‌شود و سیگنال‌ها را به کامپیوتر خودرو منتقل می‌کند.

به طور خلاصه، سوکت سنسور اکسیژن همیشه به یکی از موارد زیر وصل می‌گردد:

دسته‌سیم فابریک خودرو (اصلی‌ترین و رایج‌ترین حالت)
سوکت مخصوص سنسور اکسیژن روی سیم‌کشی اصلی که معمولاً در نزدیکی محل نصب سنسور (منیفولد اگزوز یا لوله اگزوز) قرار دارد.
در برخی خودروها مستقیم یا غیرمستقیم به ایسیو (ECU) وصل می‌شود (البته از طریق سیم‌کشی طولانی‌تر).

نکات مهم درباره محل و نحوه اتصال سوکت در خودروهای مختلف:

در اکثر خودروهای ایرانی (پژو 405، پارس، سمند، پراید، تیبا و …) سوکت سنسور اکسیژن معمولاً سبز رنگ است و در نزدیکی منیفولد اگزوز یا زیر خودرو، نزدیک سنسور قرار دارد.
سوکت معمولاً ۴ پایه دارد: دو پایه برای هیتر (گرم‌کن سنسور) و دو پایه برای سیگنال سنسور.
در بعضی خودروها (مثل برخی مدل‌های قدیمی ایران‌خودرو تا سال ۸۵) سوکت سبز بلند است، اما سنسورهای جایگزین سیم کوتاه دارند و نیاز به تبدیل سوکت یا لحیم‌کاری سیم‌ها وجود دارد.
در خودروهای خارجی (مثل تویوتا، هیوندای، کیا) گاهی سوکت متفاوت است و ممکن است نیاز به آداپتور یا تغییر سوکت باشد.

لیست مراحل اتصال سوکت سنسور اکسیژن هنگام تعویض:

ابتدا خودرو را خاموش کنید و اجازه دهید موتور کاملاً خنک شود.
سنسور اکسیژن قدیمی را پیدا کنید (شبیه شمع با سیم‌های ضخیم که از لوله اگزوز بیرون زده).
سوکت الکتریکی (کانکتور) را پیدا کنید؛ معمولاً ۱۰–۵۰ سانتی‌متر دورتر از خود سنسور روی دسته‌سیم قرار دارد.
خار یا گیره سوکت را فشار دهید و سوکت قدیمی را جدا کنید.
اگر سنسور جدید سوکت آماده دارد → مستقیم به سوکت دسته‌سیم خودرو وصل کنید.
اگر سنسور جدید فقط سیم دارد → سوکت قدیمی را برش دهید، سیم‌ها را لخت کنید و طبق رنگ‌بندی به سنسور جدید لحیم یا کانکتور بزنید.
اتصالات را با چسب برق یا لوله حرارتی عایق کنید.
سنسور را در جای خود پیچ کنید (با آچار مخصوص سنسور اکسیژن).
سوکت جدید را به سوکت دسته‌سیم خودرو محکم متصل نمایید.
خودرو را روشن کنید و با دستگاه دیاگ چک کنید که کد خطای سنسور اکسیژن پاک شده باشد.

لیست رنگ‌بندی رایج سیم‌های سوکت سنسور اکسیژن (۴ سیم):

سیم مشکی: معمولاً سیگنال منفی (Ground سنسور)
سیم خاکستری: سیگنال مثبت سنسور اکسیژن
سیم سفید یا دو سیم سفید: مربوط به هیتر سنسور (گرم‌کن) – معمولاً ۱۲ ولت و منفی از ECU یا رله (توجه: رنگ‌بندی دقیق بسته به مدل خودرو متفاوت است؛ حتماً از دیاگرام سیم‌کشی خودرو استفاده کنید.)

لیست مشکلات رایج مربوط به سوکت سنسور اکسیژن:

اکسید شدن پایه‌های سوکت → باعث خطای سنسور می‌شود.
قطع شدن سیم داخل سوکت → چراغ چک روشن می‌شود.
وصل شدن برعکس سوکت (در برخی خودروها مثل کروز) → موتور بد کار می‌کند.
شل بودن سوکت → سیگنال قطع و وصل می‌شود و دور موتور نوسان دارد.

نحوه عملکرد سنسور اکسیژن در موتور خودرو

سنسور اکسیژن یا همان سنسور لامبدا یکی از کلیدی‌ترین اجزای سیستم مدیریت الکترونیکی موتور در خودروهای انژکتوری به شمار می‌رود. این قطعه با اندازه‌گیری دقیق میزان اکسیژن باقی‌مانده در گازهای خروجی اگزوز، اطلاعات حیاتی را برای تنظیم نسبت هوا به سوخت فراهم می‌کند. نسبت ایده‌آل هوا به سوخت در موتورهای بنزینی، که به نسبت استوکیومتری معروف است، حدود ۱۴.۷ قسمت هوا به یک قسمت سوخت تعریف می‌شود. در این نسبت، احتراق کامل رخ می‌دهد و بیشترین انرژی از سوخت استخراج می‌شود، در حالی که آلاینده‌های مضر مانند مونوکسید کربن، هیدروکربن‌های نسوخته و اکسیدهای نیتروژن به حداقل می‌رسند.

عملکرد سنسور اکسیژن بر پایه یک واکنش الکتروشیمیایی استوار است. بیشتر سنسورهای رایج از نوع زیرکونیا (Zirconia) هستند که از ماده سرامیکی اکسید زیرکونیوم ساخته شده‌اند. این ماده در دماهای بالا (معمولاً بالای ۳۰۰ درجه سانتی‌گراد) به رسانای یونی اکسیژن تبدیل می‌شود. سنسور دارای دو سمت است: یک سمت در تماس با گازهای اگزوز و سمت دیگر در تماس با هوای آزاد اتمسفر (که به عنوان مرجع عمل می‌کند). تفاوت غلظت اکسیژن بین این دو سمت باعث ایجاد اختلاف پتانسیل الکتریکی یا ولتاژ می‌شود.

هنگامی که مخلوط سوخت غنی باشد (یعنی سوخت بیشتر از حد لازم وجود داشته باشد)، اکسیژن کمی در گازهای خروجی باقی می‌ماند و ولتاژ تولیدی سنسور به حدود ۰.۸ تا ۰.۹ ولت می‌رسد. در مقابل، اگر مخلوط رقیق باشد (اکسیژن بیش از حد)، ولتاژ به حدود ۰.۱ تا ۰.۲ ولت کاهش می‌یابد.

در حالت استوکیومتری دقیق، ولتاژ حول ۰.۴۵ ولت نوسان می‌کند. ECU این تغییرات ولتاژ را به صورت لحظه‌ای دریافت کرده و با استفاده از الگوریتم‌های کنترلی، زمان پاشش سوخت توسط انژکتورها را تنظیم می‌کند تا نسبت همیشه نزدیک به مقدار ایده‌آل بماند. این فرآیند به صورت حلقه بسته (closed-loop) انجام می‌شود و باعث می‌گردد موتور در شرایط مختلف رانندگی (سرد، گرم، بار کم یا زیاد) عملکرد بهینه داشته باشد.

در سنسورهای قدیمی‌تر یا narrowband، سیگنال خروجی فقط نشان‌دهنده غنی یا رقیق بودن مخلوط است و دقت محدودی دارد (تنها اطراف نسبت ۱۴.۷:۱). اما در نسل‌های جدیدتر مانند سنسورهای wideband یا پهن‌باند، امکان اندازه‌گیری دقیق‌تر نسبت هوا به سوخت در محدوده وسیع‌تری (از حدود ۱۰:۱ تا ۲۰:۱ یا بیشتر) فراهم می‌شود. این سنسورها معمولاً دارای ساختار پیچیده‌تری هستند و شامل یک سلول پمپاژ اکسیژن و یک سلول اندازه‌گیری می‌شوند.

سلول پمپاژ با اعمال جریان الکتریکی، اکسیژن را به داخل یا خارج سلول منتقل می‌کند تا غلظت در سلول اندازه‌گیری همیشه ثابت بماند. مقدار جریان مورد نیاز برای حفظ این تعادل، مستقیماً نشان‌دهنده نسبت واقعی هوا به سوخت است. این دقت بالا در خودروهای مدرن برای رعایت استانداردهای آلایندگی سخت‌گیرانه مانند یورو ۵ و بالاتر ضروری است.

سنسور اکسیژن معمولاً دارای المان هیتر (گرم‌کن) داخلی است تا سریع‌تر به دمای کاری برسد، زیرا بدون گرم شدن، سنسور تا زمانی که اگزوز گرم نشود، سیگنال دقیقی تولید نمی‌کند. ECU در فاز گرم‌کردن موتور (open-loop) از نقشه‌های پیش‌فرض استفاده می‌کند، اما پس از رسیدن به دمای مناسب، به حالت closed-loop سوئیچ می‌کند و سنسور اکسیژن نقش اصلی را ایفا می‌نماید. بدون عملکرد صحیح این سنسور، ECU نمی‌تواند تنظیم دقیق انجام دهد و موتور به حالت پیش‌فرض (معمولاً غنی) بازمی‌گردد که منجر به مشکلات متعدد می‌شود.

در خودروهایی که دو سنسور دارند، سنسور اول (بالادست یا upstream) مستقیماً بر تنظیم سوخت تأثیر می‌گذارد، در حالی که سنسور دوم (پایین‌دست یا downstream) برای نظارت بر کارایی کاتالیزور استفاده می‌شود. تفاوت سیگنال بین این دو سنسور نشان می‌دهد که آیا کاتالیزور آلاینده‌ها را به درستی تبدیل می‌کند یا خیر. اگر سنسور دوم سیگنال مشابه سنسور اول نشان دهد، ECU خطای مربوط به کاتالیزور را ثبت می‌کند.

به طور کلی، سنسور اکسیژن با ایجاد یک فیدبک دقیق و لحظه‌ای، نه تنها مصرف سوخت را بهینه می‌کند، بلکه به کاهش چشمگیر آلایندگی کمک می‌نماید و عمر مفید موتور و قطعات جانبی مانند کاتالیزور را افزایش می‌دهد. بدون این قطعه، موتور نمی‌تواند به طور هوشمندانه با تغییرات شرایط محیطی (دما، ارتفاع، کیفیت سوخت) سازگار شود و عملکرد آن به شدت افت می‌کند.

تفاوت سنسورهای اکسیژن بالا و پایین و نقش آن‌ها در سیستم اگزوز

در خودروهای مدرن مجهز به استانداردهای آلایندگی پیشرفته، معمولاً دو سنسور اکسیژن نصب می‌شود که به سنسور بالا (بالادست یا upstream) و سنسور پایین (پایین‌دست یا downstream) معروف هستند. این دو سنسور از نظر ظاهری و ساختار پایه‌ای بسیار شبیه به یکدیگرند، اما موقعیت نصب، هدف عملکردی و نوع داده‌ای که تولید می‌کنند کاملاً متفاوت است. سنسور بالا قبل از مبدل کاتالیزوری (کاتالیست) و اغلب روی منیفولد اگزوز یا نزدیک‌ترین نقطه به سیلندرها قرار می‌گیرد. وظیفه اصلی آن نظارت مستقیم بر کیفیت احتراق داخل موتور و ارسال اطلاعات برای تنظیم لحظه‌ای نسبت هوا به سوخت است.

سنسور بالا سیگنال‌های نوسانی سریع تولید می‌کند که نشان‌دهنده تغییرات کوچک در نسبت سوخت است. ECU از این سیگنال برای تصمیم‌گیری فوری در مورد افزایش یا کاهش زمان باز بودن انژکتورها استفاده می‌کند. اگر سنسور بالا خراب شود یا سیگنال نادرست ارسال کند، موتور بلافاصله دچار نوسان دور، کاهش شتاب، افزایش مصرف سوخت و تولید آلاینده‌های بیشتر می‌شود. این سنسور قلب سیستم کنترل سوخت محسوب می‌شود و بدون آن، ECU قادر به حفظ نسبت استوکیومتری دقیق نیست.

در مقابل، سنسور پایین بعد از کاتالیزور نصب می‌شود و هدف آن ارزیابی عملکرد مبدل کاتالیزوری است. کاتالیزور وظیفه تبدیل گازهای مضر (مانند CO به CO₂، HC به CO₂ و H₂O، و NOx به N₂ و O₂) را بر عهده دارد. سنسور پایین گازهای خروجی پس از عبور از کاتالیزور را بررسی می‌کند.

در حالت سالم، کاتالیزور اکسیژن را ذخیره و آزاد می‌کند تا نوسانات سیگنال سنسور بالا را صاف کند؛ بنابراین سیگنال سنسور پایین بسیار پایدارتر و با دامنه کمتری است. اگر سیگنال سنسور پایین شروع به نوسان مشابه سنسور بالا کند، ECU تشخیص می‌دهد که کاتالیزور کارایی خود را از دست داده و کد خطای مربوط به راندمان کاتالیزور (مانند P0420 یا P0430) را ثبت می‌نماید.

تفاوت کلیدی دیگر در رفتار سیگنال‌هاست. سنسور بالا باید پاسخ‌دهی بسیار سریعی داشته باشد تا ECU بتواند در کسری از ثانیه تنظیمات را اعمال کند. به همین دلیل اغلب از نوع narrowband یا wideband با دقت بالا استفاده می‌شود. سنسور پایین نیاز به پاسخ‌دهی سریع ندارد و بیشتر نقش نظارتی ایفا می‌کند؛ بنابراین گاهی از سنسورهای ساده‌تر یا با مشخصات متفاوت بهره می‌برند. در برخی خودروها، طول سیم سنسور پایین طولانی‌تر است تا به راحتی به دسته‌سیم برسد، اما پایه‌های الکتریکی و رنگ‌بندی سیم‌ها معمولاً مشابه هستند.

در خودروهای چهار سیلندر خطی معمولاً دو سنسور (یکی بالا و یکی پایین) وجود دارد، اما در موتورهای V6 یا V8 ممکن است چهار سنسور (دو بالا و دو پایین برای هر بانک سیلندر) نصب شود تا کنترل دقیق‌تری روی هر طرف موتور اعمال گردد. سنسور بالا مستقیماً بر مصرف سوخت، قدرت موتور و آلایندگی تأثیر می‌گذارد، در حالی که سنسور پایین بیشتر برای تشخیص خرابی کاتالیزور و رعایت استانداردهای معاینه فنی اهمیت دارد.

اگر سنسور پایین خراب شود، معمولاً موتور از نظر عملکرد روزانه تغییر چشمگیری نمی‌کند، اما چراغ چک روشن می‌شود و خودرو در تست آلایندگی رد می‌گردد. همچنین ECU ممکن است در برخی موارد به حالت open-loop برگردد و مصرف سوخت افزایش یابد. در مجموع، سنسور بالا برای سلامت روزمره موتور حیاتی است، اما سنسور پایین تضمین‌کننده عملکرد صحیح سیستم کاهش آلایندگی و حفاظت از محیط زیست محسوب می‌شود. هماهنگی بین این دو سنسور اجازه می‌دهد ECU نه تنها احتراق را بهینه کند، بلکه کارایی کل سیستم اگزوز را نیز نظارت نماید و در صورت نیاز هشدار دهد.
