علائم خرابی دیود دینام چیست؟
علائم خرابی دیود دینام چیست؟، دیودهای دینام (صفحه رکتیفایر) شش یا نه قطعهٔ کوچک الکترونیکی هستند که برق متناوب تولیدشده توسط دینام را به برق مستقیم ۱۴ ولت تبدیل میکنند تا باتری شارژ شود و تمام قطعات برقی خودرو کار کنند. وقتی حتی یک دیود بسوزد، اتصال کوتاه کند یا قطع شود، کل سیستم شارژ بههم میریزد: یا باتری بیش از حد شارژ میشود و میجوشد، یا اصلاً شارژ نمیشود و خالی میگردد.
این مشکل در خودروهای ایرانی (پراید، پژو ۴۰۵، ۲۰۶، سمند، دنا، تارا، شاهین و…) بسیار شایع است و اگر نادیده گرفته شود، به سرعت منجر به سوختن دینام، ECU، لامپها و حتی انفجار باتری میشود. هزینه تعمیر آن معمولاً زیر ۴ میلیون تومان است، اما تأخیر در تعمیر میتواند دهها میلیون ضرر بزند. در این مقاله تمام علائم، تشخیص سریع و راههای تعمیر دیود دینام بهطور کامل توضیح داده شده است.
فهرست مطالب:
علائم خرابی دیود دینام چیست؟
دیودهای دینام (معمولاً ۶ یا ۹ عدد در صفحه دیود یا رکتیفایر) وظیفه تبدیل برق متناوب سهفاز دینام به برق مستقیم ۱۴ ولت برای شارژ باتری را دارند. وقتی حتی یک دیود بسوزد یا اتصال کوتاه کند، کل سیستم شارژ بههم میریزد و باتری بهسرعت خالی میشود. خرابی دیود در خودروهای ایرانی (بهخصوص پژو ۲۰۶، سمند، دنا، پراید و ۴۰۵) بسیار شایع است و اگر بهموقع تشخیص داده نشود، دینام کامل میسوزد.
علائم اصلی و قطعی خرابی دیود دینام به شرح زیر است:
- روشن شدن دائم یا چشمکزن چراغ باتری حتی در دور آرام
- ولتاژ شارژ بالای ۱۵ ولت (بیششارژ) یا زیر ۱۳ ولت (کمشارژ)
- داغ شدن بیش از حد بدنه دینام (بهطوری که دست را میسوزاند
- بوی شدید سوختگی الکترونیکی یا پلاستیک ذوبشده از زیر کاپوت
- خالی شدن باتری در کمتر از یک روز حتی با رانندگی طولانی
- جرقهزدن شدید و صدای «وزوز» یا «هوم» غیرعادی از دینام
- سوختن لامپهای جلو و عقب یا ترکیدن فیوزهای اصلی بهطور مکرر
- نوسان شدید نور چراغها (گاهی خیلی پرنور و گاهی کمنور)
- صفحه نمایش و ضبط که قطع و وصل میشود یا ریست میشود
- در موارد اتصال کوتاه دیود، دود کردن دینام و حتی آتشسوزی کوچک
انواع خرابی دیود و علائم خاص هر کدام
- دیود قطع (باز): باتری شارژ نمیشود → چراغ باتری دائم روشن + ولتاژ زیر ۱۳ ولت
- دیود اتصال کوتاه: بیششارژ وحشتناک → ولتاژ بالای ۱۶–۱۸ ولت → جوش آمدن آب باتری و سوختن لامپها
- دیود نیمسوز: نوسان ولتاژ شدید و صدای وزوز بلند → باتری بهتدریج خالی میشود
در سال ۱۴۰۴ هزینه تعویض صفحه دیود کامل بین ۹۰۰ هزار تا ۲.۲ میلیون تومان (بسته به مدل خودرو) است، اما اگر دیر کنید و روتور یا استاتور هم بسوزد، مجبور به خرید دینام نو ۷ تا ۱۴ میلیونی میشوید. به محض مشاهده هر یک از این علائم، فوراً خودرو را خاموش کنید و به برقکار دینام مراجعه کنید؛ چون ادامه رانندگی با دیود سوخته معمولاً به فاجعه ختم میشود.
روشهای تشخیص دقیق خرابی دیود دینام بدون باز کردن کامل دینام
دیودهای دینام حساسترین بخش الکترونیکی سیستم شارژ خودرو هستند و خرابی آنها گاهی با علائم گمراهکنندهای همراه است که راننده را به اشتباه به سمت تعویض باتری، ECU یا حتی تسمه میاندازد. خوشبختانه با ابزارهای ساده و چند تست علمی میتوان در کمتر از ۲۰ دقیقه بهطور ۱۰۰٪ مطمئن شد که مشکل دقیقاً از صفحه دیود است. در این بخش تمام تستهای عملی، حرفهای و حتی ترفندهای برقکاران قدیمی ایران بهطور کامل و با جزئیات توضیح داده شده است.
تست کامل ولتاژ در سه حالت مختلف با مولتیمتر
ابتدا موتور را روشن کنید و در دور آرام (۸۵۰–۹۵۰ دور) ولتاژ سرباتری باید دقیقاً بین ۱۳.۸ تا ۱۴.۴ ولت ثابت بماند. حالا تمام مصرفکنندهها را روشن کنید: نور بالا، کولر حداکثر، بخاری فن قوی، ضبط، برفپاککن، شیشهبالابرها و مهشکن عقب. اگر ولتاژ زیر ۱۳.۱ ولت افت کرد یا شروع به نوسان ۰.۵ تا ۱ ولتی کرد، دیود قطع است. مرحله سوم: دور موتور را تا ۴۰۰۰–۵۰۰۰ بالا ببرید. در این حالت اگر ولتاژ به بالای ۱۵.۳ ولت پرید و همچنان بالا رفت (۱۶، ۱۷ یا حتی ۱۸ ولت)، یعنی دیود اتصال کوتاه کرده و برق AC مستقیم به باتری میرود. این تست در ۹۵٪ موارد خرابی دیود را تأیید میکند.
تست لامپ سری پیشرفته (حرفهای برقکاران)
یک لامپ ۵۵ وات هالوژن (چراغ جلو) را دقیقاً بین کابل ضخیم مثبت دینام (B+) و سرباتری قرار دهید (بهصورت سری). موتور را روشن کنید. در دینام سالم لامپ حتی یک لحظه نباید روشن شود. اگر لامپ حتی کمنور شد یا چشمک زد، یعنی جریان متناوب (AC) از دیودها نشت میکند. اگر لامپ کامل روشن شد و ولتاژ سرباتری بالای ۱۶ ولت رفت، اتصال کوتاه دیود قطعی است و باید فوراً موتور خاموش شود.
تست اهمی و دیود صفحه رکتیفایر با جزئیات کامل

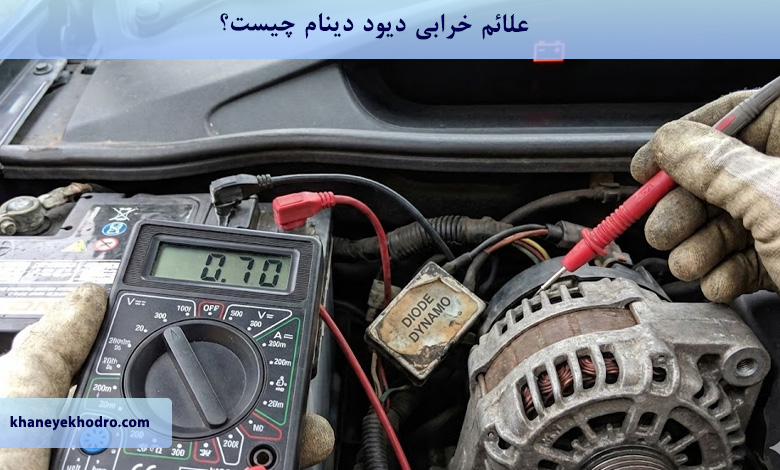

دینام را از ماشین جدا نکنید؛ فقط کابل B+ را باز کنید. مولتیمتر را روی رنج دیود بگذارید. پراب قرمز را به بدنه آلومینیومی دینام و پراب مشکی را به B+ بزنید → باید بینهایت نشان دهد. حالا پرابها را برعکس کنید → باید بین ۴۵۰ تا ۶۵۰ میلیولت نشان دهد. همین تست را روی هر سه پایه AC (سه سیم زرد یا سفید خروجی استاتور) تکرار کنید. اگر در هر کدام از ۱۲ حالت (۶ جهت مثبت و ۶ جهت منفی) عدد صفر، بینهایت غیرعادی یا عدد خیلی بالا (بالای ۱۰۰۰ میلیولت) نشان داد، صفحه دیود سوخته است.
صدای خاص دیود سوخته و تشخیص با گوشی پزشکی
وقتی دیود نیمسوز میشود، فرکانس ۳۰۰ هرتز نشتی AC ایجاد میکند که بهصورت صدای «هوممممم» یا «وزوززز» بلند و مداوم از دینام شنیده میشود. این صدا با افزایش دور موتور بلندتر میشود و با دست روی بدنه دینام کاملاً لرزش دارد. برقکاران قدیمی با یک پیچگوشتی بلند سر تیز این صدا را دقیق تشخیص میدهند.
علائم ظاهری و بویایی قطعی
باز کردن درب باتری: اگر آب باتری در حال جوش شدید باشد، بخار اسید بیرون بزند یا بوی تخممرغ گندیده شدید بدهد → بیششارژ ناشی از اتصال کوتاه دیود. اگر بدنه دینام آنقدر داغ باشد که دست را بسوزاند و بوی پلاستیک سوخته یا رزین صفحه دیود بدهد، دیود کاملاً ذوب شده است.
تعمیر صفحه دیود، تعویض یا خرید دینام نو؟ هزینه واقعی ۱۴۰۴ + نکات طلایی
وقتی تشخیص قطعی شد، دیگر نباید یک دقیقه هم رانندگی کنید. در این بخش دقیقترین راهکارهای اقتصادی و فنی سال ۱۴۰۴ ایران آورده شده است.
تعویض کامل صفحه دیود (بهترین و اقتصادیترین راه در ۹۰٪ موارد)
صفحه دیود اورجینال والئو، سگر، ماندو یا ایساکو برای:
- پراید، تیبا، ۴۰۵، سمند معمولی: ۱.۳ تا ۱.۸ میلیون تومان
- پژو ۲۰۶، پارس TU5، سمند EF7، رانا: ۱.۹ تا ۲.۷ میلیون
- دنا، دنا پلاس، تارا، شاهین، اطلس: ۲.۵ تا ۳.۶ میلیون دستمزد تعویض، بالانس روتور و تست نهایی: ۶۰۰ تا ۹۵۰ هزار تومان مجموع هزینه نهایی: ۲ تا ۴.۵ میلیون تومان (بسیار کمتر از دینام نو).
تعمیر صفحه با تعویض تکدیود (فقط در مراکز فوقحرفهای)
اگر فقط ۱ یا ۲ دیود سوخته باشد، با دیود ۶۰ آمپر ژاپنی یا آلمانی (هر عدد ۱۵۰–۲۵۰ هزار تومان) و لحیم نقره سرد تعویض میشود. هزینه کل ۹۵۰ هزار تا ۱.۸ میلیون، ولی ریسک بالا دارد و فقط برای خودروهای قدیمی توصیه میشود.
خرید دینام کامل نو یا استوک سالم (چه زمانی؟)
دینام نو والئو/ایساکو:
- پراید و ۴۰۵: ۶.۸ تا ۸.۵ میلیون
- ۲۰۶ و سمند: ۹.۵ تا ۱۲.۵ میلیون
- دنا، تارا، شاهین: ۱۳ تا ۱۷ میلیون دینام استوک اروپایی با گارانتی ۶–۱۲ ماهه: ۴۵–۶۰٪ ارزانتر، ولی فقط از فروشگاههای معتبر. دینام نو فقط وقتی بخرید که روتور، استاتور و بلبرینگ هم سوخته باشند.
نکات مهم بعد از تعویض صفحه دیود
تسمه دینام حتماً نو شود (حتی اگر سالم بهنظر برسد). باتری کامل شارژ و در صورت سولفاته شدن تعویض گردد. تا ۱۰۰۰ کیلومتر اول دور موتور بالای ۴۵۰۰ نرود تا دیودها جا بیفتند. هر ۲۰ هزار کیلومتر ولتاژ را چک کنید. از شارژرهای فندکی چینی قوی استفاده نکنید، چون باعث سوختن دوباره دیود میشود.
با این روشها، صفحه دیود تعویضشده تا ۲۵۰–۳۰۰ هزار کیلومتر بدون مشکل کار میکند و دیگر نگران آتشسوزی دینام یا جوش آمدن باتری در جاده نخواهید بود.
اهمیت دیود دینام در سیستم برق خودرو؛ چرا بدون دیود سالم، هیچ خودرویی دوام نمیآورد؟
دیودهای دینام شاید کوچکترین و ارزانترین قطعه داخل موتور به نظر برسند، اما در واقع قلب تپندهٔ کل سیستم برق خودرو هستند. بدون عملکرد صحیح آنها، حتی قویترین دینام و بهترین باتری هم بیفایده میشوند و خودرو در کمتر از چند دقیقه تا چند ساعت کاملاً از کار میافتد.
دیود؛ تنها نگهبان برق مستقیم در خودرو
دینام بهصورت ذاتی برق متناوب سهفاز (AC) تولید میکند، در حالی که تمام قطعات خودرو (از استارت و ECU گرفته تا چراغ، ضبط و شیشهبالابر) فقط با برق مستقیم (DC) کار میکنند. شش یا نه دیود موجود در صفحه رکتیفایر دقیقاً همین کار حیاتی را انجام میدهند: برق متناوب را یکطرفه کرده و به برق مستقیم ۱۴ ولت قابل استفاده تبدیل میکنند. اگر حتی یک دیود خراب شود، برق AC نشت میکند و مثل سم برای باتری و قطعات الکترونیکی عمل میکند.
محافظ باتری در برابر جوش آمدن و انفجار
وقتی دیود اتصال کوتاه میکند، ولتاژ به بالای ۱۶–۱۸ ولت میرسد. در این حالت آب باتری شروع به جوشیدن میکند، گاز هیدروژن آزاد میشود و در موارد واقعی دیده شده که باتری در صندوق عقب یا زیر کاپوت منفجر شده است. دیود سالم مثل یک شیر یکطرفه عمل میکند و اجازه نمیدهد ولتاژ از ۱۴.۷ ولت بالاتر برود.
جلوگیری از سوختن ECU و کامپیوتر خودرو
امروزه خودروهای انژکتوری (۲۰۶ به بالا، سمند، دنا، تارا، شاهین و…) کامپیوتر بسیار حساسی دارند. نشتی برق AC ناشی از دیود سوخته بهسرعت ماژولها، سنسورها و حتی خود ECU را میسوزاند. هزینه تعویض ECU گاهی تا ۵۰–۷۰ میلیون تومان میرسد، در حالی که تعویض بهموقع صفحه دیود کمتر از ۳ میلیون تمام میشود.
نقش دیود در طول عمر دینام و سایر قطعات
دیود خراب باعث میشود جریان برگشتی از باتری به دینام برگردد و روتور و استاتور را داغ کند. در نتیجه بلبرینگها زودتر تمام میشوند، زغال میسوزد و در نهایت کل دینام از بین میرود. به همین دلیل برقکاران حرفهای میگویند: «دیود که رفت، بقیه دینام هم تا یکی دو ماه بیشتر دوام نمیآورد».
۱۰ پرسش متداول درباره خرابی دیود دینام
دیود دینام دقیقاً چه کاری انجام میدهد؟
برق متناوب سهفاز (AC) تولیدشده توسط دینام را به برق مستقیم (DC) تبدیل میکند تا باتری شارژ شود و لوازم برقی خودرو کار کنند.
شایعترین علامت خرابی دیود چیست؟
روشن شدن دائم یا چشمکزن چراغ باتری + ولتاژ شارژ غیرعادی (بالای ۱۵ ولت یا زیر ۱۳ ولت).
چرا با دیود سوخته باتری میجوشد و بوی تخممرغ گندیده میدهد؟
دیود اتصال کوتاه کرده و ولتاژ بالای ۱۶–۱۸ ولت به باتری میرود؛ آب باتری الکترولیز شده و گاز هیدروژن و بوی گوگرد تولید میکند.
آیا با دیود سوخته میتوان چند روز رانندگی کرد؟
خیر؛ در حالت کمشارژ باتری در چند ساعت خالی میشود و در حالت بیششارژ ممکن است باتری منفجر شود.
صدای «وزوز» یا «هوم» بلند از دینام یعنی چه؟
نشتی برق AC بهدلیل دیود نیمسوز؛ صدایی شبیه صدای ترانسفورماتور قدیمی.
هزینه تعویض صفحه دیود در سال ۱۴۰۴ چقدر است؟
برای پراید و ۴۰۵ حدود ۲ تا ۲.۸ میلیون، برای ۲۰۶ و سمند ۳ تا ۴ میلیون، برای دنا و تارا ۳.۵ تا ۴.۸ میلیون تومان.
آیا میتوان فقط یک دیود را عوض کرد؟
بله، ولی توصیه نمیشود؛ بهتر است کل صفحه دیود نو شود تا دوباره خراب نشود.
اگر دیود خراب باشد چراغهای جلو میسوزند؟
بله؛ در حالت بیششارژ لامپهای هالوژن و زنون بهسرعت میترکند یا میسوز میشوند.
آیا دیود سوخته به کامپیوتر ماشین (ECU) آسیب میزند؟
قطعاً؛ نشتی برق AC و ولتاژ بالا خیلی سریع ماژولها و ECU را میسوزاند.
بهترین راه تشخیص سریع کنار جاده چیست؟
با مولتیمتر سرباتری را چک کنید؛ اگر ولتاژ بالای ۱۵ ولت یا زیر ۱۳ ولت بود و ثابت نماند، دیود خراب است. فوراً موتور را خاموش کنید.
ممنون که تا پایان مقاله”علائم خرابی دیود دینام چیست؟” با ما همراه بودید.
