چند مدل سنسور اکسیژن داریم؟ + نقش سنسور اکسیژن

انواع سنسور اکسیژن خودرو

خواندن این مطلب 9 دقیقه زمان میبرد

چند مدل سنسور اکسیژن داریم؟، سنسور اکسیژن یکی از مهم‌ترین و تأثیرگذارترین قطعات در سیستم مدیریت موتور خودروهای بنزینی انژکتوری است که بدون آن، عملکرد بهینه موتور، مصرف سوخت پایین و آلایندگی کنترل‌شده تقریباً غیرممکن می‌شود. این قطعه کوچک که در مسیر گازهای خروجی اگزوز قرار گرفته، با اندازه‌گیری لحظه‌ای میزان اکسیژن باقی‌مانده پس از احتراق، اطلاعات حیاتی را به ECU ارسال می‌کند تا نسبت هوا به سوخت همیشه در محدوده ایده‌آل استوکیومتری (۱۴.۷:۱) حفظ شود.

عملکرد دقیق سنسور اکسیژن نه تنها باعث کاهش مصرف سوخت و افزایش راندمان موتور می‌گردد، بلکه به طور مستقیم بر کاهش انتشار گازهای مضر مانند مونوکسید کربن، هیدروکربن‌های نسوخته و اکسیدهای نیتروژن تأثیر می‌گذارد و خودرو را قادر می‌سازد استانداردهای سخت‌گیرانه آلایندگی مانند یورو ۴، ۵ و بالاتر را رعایت کند. در خودروهای مدرن، سنسور اکسیژن با همکاری کاتالیزور و سنسورهای پایین‌دست، سیستم کاهش آلایندگی را به صورت هوشمند نظارت و کنترل می‌کند.

خرابی این سنسور اغلب به صورت تدریجی ظاهر می‌شود و می‌تواند منجر به افزایش شدید مصرف سوخت، کاهش قدرت، لرزش موتور، روشن شدن چراغ چک، آسیب به کاتالیزور و حتی رد شدن در معاینه فنی گردد. شناخت جامع ساختار، انواع، عملکرد، ولتاژ خروجی، محل اتصال سوکت، تفاوت سنسورهای بالا و پایین، علائم خرابی، روش‌های تست، مراحل تعویض و زمان مناسب جایگزینی سنسور اکسیژن، به رانندگان و تعمیرکاران کمک می‌کند تا مشکلات را زودتر تشخیص دهند، از هزینه‌های سنگین تعمیرات جانبی جلوگیری کنند و عمر مفید موتور و سیستم اگزوز را افزایش دهند.

این مقاله به طور کامل و کاربردی به تمام جنبه‌های سنسور اکسیژن پرداخته تا خواننده بتواند با آگاهی کامل نسبت به این قطعه کلیدی، نگهداری و تعمیر خودرو را به بهترین شکل انجام دهد.

فهرست مطالب:

چند مدل سنسور اکسیژن داریم؟
نقش سنسور اکسیژن در کاهش آلایندگی و رعایت استانداردهای زیست‌محیطی
تأثیر خرابی سنسور اکسیژن بر سایر اجزای موتور و سیستم اگزوز

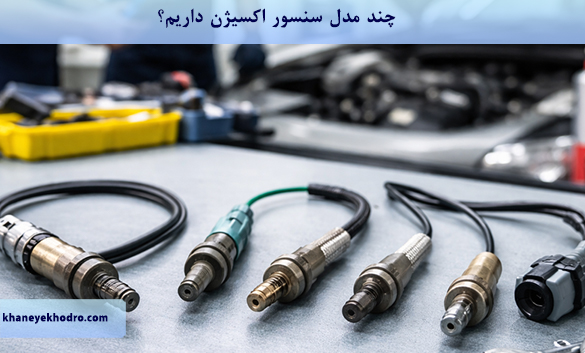

چند مدل سنسور اکسیژن داریم؟

سنسور اکسیژن (O₂ Sensor یا سنسور لامبدا) در خودروهای بنزینی انژکتوری انواع مختلفی دارد که بر اساس ساختار مواد، نوع عملکرد، وجود هیتر، تعداد سیم‌ها و محل نصب دسته‌بندی می‌شوند. این تنوع برای سازگاری با استانداردهای آلایندگی، دقت اندازه‌گیری و شرایط کاری مختلف موتور طراحی شده است. در ادامه به مهم‌ترین مدل‌ها و انواع رایج اشاره می‌کنم.

۱. بر اساس مواد تشکیل‌دهنده (متریال اصلی)

سنسور زیرکونیا (Zirconia O₂ Sensor): رایج‌ترین و پراستفاده‌ترین نوع در خودروهای امروزی. از ماده سرامیکی اکسید زیرکونیوم ساخته شده که در دمای بالا به رسانای یونی تبدیل می‌شود. این سنسور اختلاف پتانسیل الکتریکی (ولتاژ) ایجاد می‌کند و دقت خوبی در اطراف نسبت استوکیومتری دارد. تقریباً همه خودروهای ایرانی (پژو، سمند، پراید، تیبا و …) و بسیاری از خودروهای جهانی از این نوع استفاده می‌کنند.
سنسور تیتانیا (Titania O₂ Sensor): از اکسید تیتانیوم (TiO₂) ساخته شده و به جای تولید ولتاژ، مقاومت الکتریکی آن با تغییر غلظت اکسیژن تغییر می‌کند. این نوع کمتر رایج است و بیشتر در برخی خودروهای قدیمی ژاپنی (مثل نیسان یا تویوتا دهه ۸۰-۹۰) دیده می‌شود. دقت آن مشابه زیرکونیا است اما رفتار سیگنال متفاوت دارد.

۲. بر اساس نوع عملکرد و محدوده اندازه‌گیری

سنسور narrowband (باند باریک یا معمولی): قدیمی‌ترین و رایج‌ترین نوع. فقط در محدوده بسیار نزدیک به نسبت ۱۴.۷:۱ (استوکیومتری) دقیق عمل می‌کند و ولتاژ خروجی آن جهشی بین ۰.۱ تا ۰.۹ ولت نوسان می‌کند. برای کنترل ساده سوخت در حالت closed-loop مناسب است اما در انحرافات بزرگ دقت کمی دارد. در اکثر خودروهای تا یورو ۴ و خودروهای ایرانی استفاده می‌شود.
سنسور wideband (باند پهن یا A/F Sensor): نسل جدید و پیشرفته‌تر. نسبت هوا به سوخت را در محدوده وسیع (از حدود ۱۰:۱ تا ۲۰:۱ یا بیشتر) با دقت بالا اندازه‌گیری می‌کند. ساختار پیچیده‌تری دارد (شامل سلول پمپاژ اکسیژن) و سیگنال آن معمولاً از جریان الکتریکی (میلی‌آمپر) به دست می‌آید نه ولتاژ ساده. در خودروهای مدرن یورو ۵ و بالاتر (مثل بسیاری از هیوندای، کیا، تویوتا جدید، پژو ۲۰۰۸، دنا پلاس توربو) استفاده می‌شود.

۳. بر اساس وجود هیتر (گرم‌کن)

سنسور بدون هیتر (Unheated): قدیمی و تک‌سیم یا دوسیم. فقط با گرمای گازهای اگزوز فعال می‌شود و زمان طولانی برای رسیدن به دمای کاری (بالای ۳۰۰ درجه) نیاز دارد. امروزه در خودروهای جدید استفاده نمی‌شود.
سنسور با هیتر (Heated Oxygen Sensor – HEGO): دارای المان گرم‌کن داخلی (معمولاً ۳ یا ۴ سیم). سریع به دمای کاری می‌رسد و در استارت سرد یا رانندگی شهری عملکرد بهتری دارد. تقریباً همه سنسورهای مدرن از این نوع هستند.

۴. بر اساس تعداد سیم‌ها و ساختار فیزیکی

تک‌سیم یا دوسیم: بدون هیتر، قدیمی.
سه‌سیم یا چهارسیم: با هیتر، رایج در narrowband (دو سیم برای هیتر، دو سیم برای سیگنال).
پنج‌سیم یا شش‌سیم: معمولاً wideband، با ساختار پیچیده‌تر برای کنترل پمپاژ اکسیژن.

۵. بر اساس محل نصب در سیستم اگزوز

سنسور بالا (Upstream / بالادست): قبل از کاتالیزور، برای تنظیم مستقیم نسبت سوخت و هوا.
سنسور پایین (Downstream / پایین‌دست): بعد از کاتالیزور، برای نظارت بر کارایی کاتالیزور.

در خودروهای چهار سیلندر معمولاً ۲ سنسور (یکی بالا، یکی پایین) وجود دارد؛ در موتورهای V6 یا V8 ممکن است ۴ سنسور (دو بالا و دو پایین) باشد.

در عمل، مهم‌ترین تقسیم‌بندی امروزه narrowband در مقابل wideband و با هیتر در مقابل بدون هیتر است. خودروهای ایرانی عمدتاً از نوع narrowband زیرکونیا با هیتر (۴ سیم) استفاده می‌کنند، در حالی که خودروهای جدیدتر به سمت wideband حرکت کرده‌اند تا استانداردهای آلایندگی سخت‌گیرانه‌تر را رعایت کنند. انتخاب نوع سنسور باید دقیقاً با مدل خودرو و استاندارد آن (یورو ۲، ۴ یا ۵) مطابقت داشته باشد تا ECU به درستی سیگنال را بخواند و موتور بهینه کار کند.

نقش سنسور اکسیژن در کاهش آلایندگی و رعایت استانداردهای زیست‌محیطی

سنسور اکسیژن به عنوان یکی از اجزای کلیدی سیستم کنترل آلایندگی خودرو، نقش اساسی در کاهش انتشار گازهای مضر به محیط زیست ایفا می‌کند. این سنسور با اندازه‌گیری دقیق میزان اکسیژن باقی‌مانده در گازهای خروجی اگزوز، به ECU امکان می‌دهد نسبت هوا به سوخت را به طور مداوم تنظیم کند تا احتراق نزدیک به حالت استوکیومتری رخ دهد.

در این نسبت ایده‌آل، سوخت به طور کامل می‌سوزد و تولید آلاینده‌های اصلی مانند مونوکسید کربن (CO)، هیدروکربن‌های نسوخته (HC) و اکسیدهای نیتروژن (NOx) به حداقل می‌رسد. بدون عملکرد صحیح سنسور، موتور اغلب در حالت مخلوط غنی کار می‌کند که منجر به افزایش چشمگیر این آلاینده‌ها می‌شود و خودرو را از رعایت استانداردهای آلایندگی مانند یورو ۴، ۵ یا ۶ خارج می‌نماید.

در سیستم‌های مدرن، سنسور اکسیژن با همکاری مبدل کاتالیزوری (کاتالیست) عمل می‌کند. کاتالیزور گازهای مضر را به ترکیبات بی‌ضرر تبدیل می‌کند؛ CO به دی‌اکسید کربن، HC به آب و دی‌اکسید کربن، و NOx به نیتروژن و اکسیژن. سنسور بالا (بالادست) نسبت سوخت را تنظیم می‌کند تا گازهای ورودی به کاتالیزور مناسب باشند، در حالی که سنسور پایین (پایین‌دست) کارایی کاتالیزور را نظارت می‌نماید.

اگر سنسور پایین نوسانات مشابه سنسور بالا نشان دهد، ECU تشخیص می‌دهد که کاتالیزور آسیب دیده یا کارایی خود را از دست داده و کد خطای راندمان پایین کاتالیزور (مانند P0420) را ثبت می‌کند. این مکانیسم دوگانه تضمین می‌کند که سیستم اگزوز نه تنها آلایندگی را کاهش دهد، بلکه در طول عمر خودرو استانداردهای زیست‌محیطی را حفظ نماید.

استانداردهای آلایندگی روز به روز سخت‌گیرانه‌تر می‌شوند و خودروسازان برای رعایت آن‌ها به سنسورهای پیشرفته‌تر روی آورده‌اند. سنسورهای wideband امکان کنترل دقیق‌تر نسبت هوا به سوخت در محدوده وسیع‌تری را فراهم می‌کنند و به موتور اجازه می‌دهند در شرایط مختلف (مانند رانندگی اقتصادی یا شتاب‌گیری) آلاینده کمتری تولید کند. این سنسورها در خودروهای مجهز به فناوری‌هایی مانند موتورهای lean-burn یا تزریق مستقیم سوخت (GDI) ضروری هستند، زیرا نسبت‌های رقیق‌تر سوخت را ممکن می‌سازند بدون اینکه آلایندگی افزایش یابد. علاوه بر این، سنسور اکسیژن به طور غیرمستقیم بر انتشار دی‌اکسید کربن (CO₂) تأثیر می‌گذارد؛ احتراق بهینه مصرف سوخت را کاهش می‌دهد و در نتیجه انتشار گازهای گلخانه‌ای کمتر می‌شود.

در خودروهایی که دو یا چند سنسور دارند، هماهنگی بین آن‌ها برای نظارت جامع سیستم کاهش آلایندگی حیاتی است. سنسورهای پایین‌دست نه تنها کاتالیزور را چک می‌کنند، بلکه ECU را قادر می‌سازند تا در صورت نیاز تنظیمات اضافی اعمال کند.

خرابی هر یک از سنسورها می‌تواند منجر به افزایش آلاینده‌ها شود و خودرو را در تست‌های معاینه فنی رد کند. بنابراین، عملکرد صحیح سنسور اکسیژن مستقیماً به حفاظت از محیط زیست کمک می‌کند و خودرو را در چارچوب قوانین زیست‌محیطی نگه می‌دارد. بدون این قطعه، موتور نمی‌تواند به طور هوشمند آلایندگی را کنترل کند و انتشار گازهای سمی به طور قابل توجهی افزایش می‌یابد. در نتیجه، سنسور اکسیژن نه تنها یک قطعه فنی، بلکه عنصری کلیدی در استراتژی جهانی کاهش آلودگی هوا و مقابله با تغییرات اقلیمی محسوب می‌شود و نقش آن در خودروهای امروزی بیش از پیش برجسته شده است.

تأثیر خرابی سنسور اکسیژن بر سایر اجزای موتور و سیستم اگزوز

خرابی سنسور اکسیژن اثرات زنجیره‌ای بر عملکرد کلی موتور و اجزای مرتبط ایجاد می‌کند و اغلب فراتر از مشکلات ساده احتراق گسترش می‌یابد. وقتی سنسور سیگنال نادرست ارسال می‌کند، ECU قادر به تنظیم دقیق نسبت هوا به سوخت نیست و موتور معمولاً به حالت پیش‌فرض غنی سوئیچ می‌کند تا از آسیب احتمالی جلوگیری شود. این حالت غنی سوخت اضافی تزریق می‌کند که منجر به احتراق ناقص، افزایش دمای اگزوز و فشار بیشتر بر قطعات مختلف می‌شود. یکی از آسیب‌پذیرترین اجزا کاتالیزور است؛ سوخت غنی باعث گرم شدن بیش از حد کاتالیزور می‌گردد و پوشش‌های کاتالیستی (مانند پلاتین، پالادیوم و رودیم) را ذوب یا مسدود می‌کند. این آسیب اغلب غیرقابل بازگشت است و تعویض کاتالیزور را ضروری می‌نماید.

موتور نیز تحت تأثیر قرار می‌گیرد؛ احتراق ناقص باعث تشکیل کربن روی سوپاپ‌ها، پیستون‌ها و محفظه احتراق می‌شود که به مرور زمان کمپرس موتور را کاهش می‌دهد و قدرت و راندمان را پایین می‌آورد. انژکتورها با تزریق سوخت بیشتر، زودتر کثیف شده و ممکن است نشتی پیدا کنند، که این مسئله مصرف سوخت را بیشتر افزایش می‌دهد. شمع‌ها نیز در معرض دوده و رسوب سوخت نسوخته قرار می‌گیرند و عمر مفیدشان کوتاه می‌شود، زیرا جرقه‌زنی ضعیف‌تر شده و موتور لرزش بیشتری پیدا می‌کند. در موارد شدید، این شرایط می‌تواند به آسیب به رینگ‌های پیستون یا دیواره سیلندر منجر شود.

سیستم اگزوز کلی تحت فشار قرار می‌گیرد؛ دود سیاه یا آبی از اگزوز خارج می‌شود که نشان‌دهنده هیدروکربن‌های نسوخته است و لوله‌های اگزوز را کثیف می‌کند. اگر روغن‌سوزی یا مشکلات دیگری در موتور وجود داشته باشد، خرابی سنسور این مسائل را تشدید می‌کند و رسوبات بیشتری در مسیر اگزوز ایجاد می‌نماید. ECU در حالت open-loop طولانی‌مدت کار می‌کند که نقشه‌های پیش‌فرض آن برای شرایط عادی طراحی نشده و می‌تواند منجر به افزایش دمای موتور، فشار روی توربوشارژر (در موتورهای توربو) یا حتی آسیب به واشر سرسیلندر شود.

در خودروهای مجهز به EGR (بازگشت گازهای خروجی)، سنسور اکسیژن بر تنظیم EGR تأثیر می‌گذارد؛ سیگنال نادرست می‌تواند مقدار گاز بازگشتی را اشتباه کند و احتراق را نامتعادل‌تر نماید. این زنجیره مشکلات نه تنها عملکرد روزانه خودرو را مختل می‌کند، بلکه هزینه تعمیرات را به طور قابل توجهی افزایش می‌دهد.

تشخیص زودهنگام خرابی سنسور از طریق چراغ چک یا افزایش مصرف سوخت می‌تواند از آسیب گسترده جلوگیری کند. در نهایت، سنسور اکسیژن به عنوان نقطه شروع کنترل احتراق، سلامت کل سیستم را تحت تأثیر قرار می‌دهد و خرابی آن اغلب به مشکلات چندگانه تبدیل می‌شود که تعمیر همزمان چندین قطعه را الزامی می‌کند. حفظ عملکرد صحیح این سنسور برای دوام طولانی‌مدت موتور و اجزای جانبی ضروری است و نادیده گرفتن علائم اولیه می‌تواند به تعمیرات پرهزینه و گسترده منجر گردد.
