ایسیو چند پایه دارد؟ + اهمیت تعداد پایه‌ها

خواندن این مطلب 9 دقیقه زمان میبرد

ایسیو چند پایه دارد؟، ایسیو یا واحد کنترل الکترونیکی موتور (ECU) قلب تپنده سیستم مدیریت موتور در خودروهای انژکتوری محسوب می‌شود و وظیفه هماهنگی بین سنسورها، عملگرها و سایر واحدهای الکترونیکی را بر عهده دارد. یکی از سؤالات رایج در میان تعمیرکاران، مالکان خودرو و علاقه‌مندان به عیب‌یابی، تعداد پایه‌ها (پین‌ها) و سوکت‌های ایسیو است، زیرا این مشخصات مستقیماً بر تشخیص مدل، تعمیر، تعویض، ریمپ و حتی خرید قطعات تأثیر می‌گذارد.

تعداد پایه‌ها عدد ثابتی نیست و بسته به برند سازنده (بوش، زیمنس، ساژم، والئو، کروز و غیره)، مدل موتور، سال تولید، استاندارد آلایندگی و امکانات خودرو تغییر می‌کند. در خودروهای ایرانی مانند پژو ۲۰۶، ۴۰۵، پارس، سمند، پراید، تیبا و مدل‌های جدیدتر، ایسیوها اغلب در دسته‌های تک‌سوکت، دوسوکت یا سه‌سوکت قرار می‌گیرند و تعداد پایه‌های آن‌ها معمولاً بین ۳۵ تا ۱۳۴ متغیر است.

شناخت دقیق این تفاوت‌ها نه تنها از اشتباهات پرهزینه در تعمیر جلوگیری می‌کند، بلکه به درک بهتر عملکرد سیستم الکترونیکی خودرو کمک می‌نماید. در این مقاله جامع، به بررسی دسته‌بندی ایسیوها بر اساس تعداد سوکت و پایه، مدل‌های رایج در خودروهای ایرانی، اهمیت این مشخصات در تعمیر و تعویض و تفاوت‌ها با ایسیوهای خارجی می‌پردازیم تا پاسخ کاملی برای سؤال «ایسیو چند پایه دارد؟» ارائه دهیم.

فهرست مطالب:

ایسیو چند پایه دارد؟
اهمیت تعداد پایه‌ها در تعمیر و تعویض ایسیو
تفاوت تعداد پایه‌ها در ایسیوهای ایرانی و خارجی
نقش رنگ و شکل سوکت‌ها در شناسایی سریع ایسیو

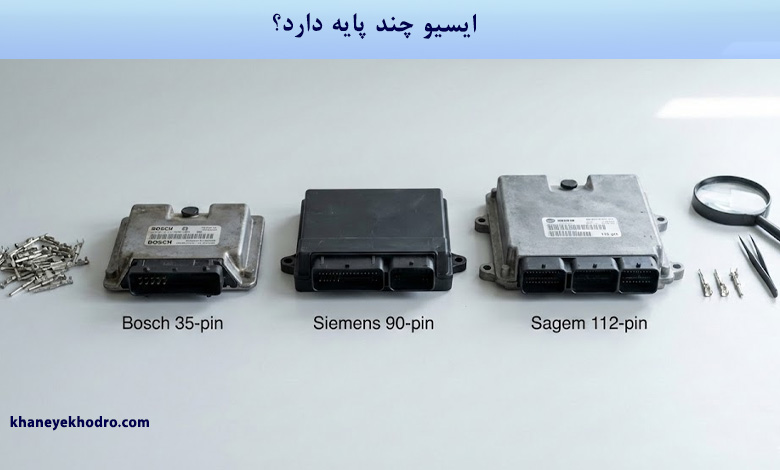

ایسیو چند پایه دارد؟

ایسیو یا واحد کنترل الکترونیکی موتور (ECU) یکی از کلیدی‌ترین قطعات در خودروهای انژکتوری است که تعداد پایه‌ها (پین‌ها) و سوکت‌های آن مستقیماً به مدل خودرو، نوع موتور، سال تولید و برند سازنده بستگی دارد. این تعداد ثابت نیست و بسته به پیچیدگی سیستم (مانند تعداد سنسورها، عملگرها، سیستم مالتی‌پلکس یا استاندارد آلایندگی) تغییر می‌کند. در خودروهای رایج ایرانی مانند پژو ۲۰۶، ۴۰۵، پارس، سمند، پراید و تیبا، ایسیوها عمدتاً از برندهای بوش (Bosch)، زیمنس (Siemens)، ساژم (Sagem)، والئو (Valeo) و کروز هستند. تعمیرکاران اغلب ایسیوها را بر اساس تعداد سوکت (کانکتور) شناسایی می‌کنند، زیرا این ویژگی ظاهری سریع‌ترین راه تشخیص است.

دسته‌بندی بر اساس تعداد سوکت

تعمیرکاران و متخصصان ECU معمولاً ایسیوها را به سه دسته اصلی تقسیم می‌کنند:

ایسیوهای تک سوکت: بیشتر در مدل‌های قدیمی‌تر یا ساده‌تر دیده می‌شوند و دسترسی به سیم‌کشی آسان‌تری دارند.
ایسیوهای دو سوکت: رایج‌ترین نوع در خودروهای ایرانی، که تعادل خوبی بین سادگی و قابلیت‌ها ارائه می‌دهد.
ایسیوهای سه سوکت: در خودروهای پیشرفته‌تر (مانند مدل‌های مجهز به دریچه گاز برقی یا مالتی‌پلکس) استفاده می‌شود و معمولاً تعداد پایه‌های بیشتری دارند.

تعداد پایه‌های رایج در مدل‌های معروف

در خودروهای ایرانی، تعداد کل پایه‌ها اغلب بین ۸۸ تا ۱۳۴ متغیر است، اما برخی پایه‌ها ممکن است خالی بمانند و در سیم‌کشی واقعی استفاده نشوند.

جدول تعداد پایه‌ها در برخی مدل‌های معروف:

زیمنس (Siemens) رایج در پراید، تیبا، پژو ۴۰۵ و سمند: معمولاً ۲ سوکت و مجموع ۹۰ پایه.
ساژم S2000 (Sagem): اغلب ۳ سوکت و مجموع ۱۱۲ یا ۱۳۴ پایه (بسته به زیرمدل).
والئو J34/J35 (Valeo): مشابه ساژم، ۳ سوکت و حدود ۱۱۲ پایه.
بوش ME7.4.4/ME7.4.5 (Bosch برای TU5): ۳ سوکت و مجموع ۱۳۴ پایه.
بوش ME7.4.9 (برای EF7 در سمند و دنا): ۳ سوکت (۳۲ + ۴۸ + ۴۸ پایه، مجموع ۱۲۸ پایه).
بوش MP7.3 یا قدیمی‌تر (مانند زانتیا): تک سوکت و ۸۸ پایه.
کروز یا غرب استیل (MAW): اغلب ۲ سوکت و ۹۰ پایه، مشابه زیمنس.

نکته‌های مهم در مورد پایه‌ها

تعداد پایه‌ها همیشه برابر با تعداد سیم‌های متصل نیست؛ برخی پایه‌ها برای امکانات اختیاری (مانند کروز کنترل یا سنسورهای اضافی) رزرو شده‌اند و در مدل‌های پایه خالی می‌مانند. برای تشخیص دقیق، همیشه به برچسب روی ایسیو، تعداد و رنگ سوکت‌ها یا اتصال دستگاه دیاگ مراجعه کنید. در تعمیر یا تعویض، ناسازگاری پایه‌ها می‌تواند باعث اتصال کوتاه یا عدم کارکرد شود. همچنین، در مدل‌های مالتی‌پلکس (مانند پژو ۲۰۶ جدیدتر)، پایه‌های مرتبط با شبکه CAN-BUS اضافه می‌شوند.

نمونه‌های کاربردی در خودروهای رایج:

پژو ۲۰۶ تیپ ۲/۳ (ساژم یا والئو): ۳ سوکت، حدود ۱۱۲ پایه.
پژو ۲۰۶ تیپ ۵/۶ (بوش ME7.4.4/5): ۳ سوکت، ۱۳۴ پایه.
پراید و تیبا (زیمنس یا کروز): اغلب ۲ سوکت، ۹۰ پایه.
سمند و پارس XU7 (زیمنس یا ساژم): ۲ یا ۳ سوکت، ۹۰ تا ۱۱۲ پایه.
سمند EF7 (بوش ME7.4.9): ۳ سوکت، ۱۲۸ پایه.

با شناخت این تفاوت‌ها، می‌توانید در عیب‌یابی، خرید قطعات یا ریمپ ECU تصمیم درست بگیرید.

اهمیت تعداد پایه‌ها در تعمیر و تعویض ایسیو

تعداد پایه‌ها و نوع سوکت‌های ایسیو نقش تعیین‌کننده‌ای در فرآیند تعمیر، تعویض، ریمپ و حتی عیب‌یابی دارد. ناسازگاری پایه‌ها می‌تواند منجر به اتصال کوتاه، عدم ارتباط یا خرابی کامل سیستم شود؛ بنابراین شناخت دقیق این مشخصات برای تعمیرکاران و صاحبان خودرو ضروری است.

نقش پایه‌ها در ارتباط ایسیو با سایر اجزا

هر پایه روی سوکت ایسیو وظیفه خاصی دارد و به سنسورها، عملگرها، شبکه CAN-BUS یا منبع تغذیه متصل می‌شود. پایه‌های تغذیه معمولاً ولتاژ باتری و زمین را تأمین می‌کنند، در حالی که پایه‌های سیگنال ورودی اطلاعات سنسورهایی مانند میل‌لنگ، میل‌سوپاپ، اکسیژن، دما و فشار را دریافت می‌کنند. پایه‌های خروجی نیز انژکتورها، کوئل جرقه، رله‌ها، فن رادیاتور و دریچه گاز برقی را کنترل می‌نمایند. در ایسیوهای پیشرفته‌تر با سه سوکت، یکی از سوکت‌ها اغلب به شبکه مالتی‌پلکس اختصاص دارد و ارتباط با واحدهای ABS، بدنه و گیربکس را برقرار می‌کند. اگر حتی یک پایه به اشتباه متصل شود، ایسیو نمی‌تواند سیگنال صحیح ارسال یا دریافت کند و کدهای خطای متعدد ثبت می‌گردد.

مشکلات ناشی از ناسازگاری پایه‌ها هنگام تعویض

تعویض ایسیو با مدلی که تعداد پایه یا آرایش متفاوتی دارد، یکی از اشتباهات رایج است. برای مثال، نصب ایسیو سه‌سوکت بوش ME7.4.4 به جای ایسیو دوسوکت زیمنس در پژو ۴۰۵ باعث می‌شود بسیاری از پایه‌ها بدون اتصال بمانند و موتور روشن نشود.

حتی در مدل‌های هم‌خانواده، تفاوت در نسخه نرم‌افزاری یا آرایش پایه‌ها می‌تواند باعث عدم تطابق شود. تعمیرکاران مجبور می‌شوند پایه‌ها را جابه‌جا کنند یا آداپتور بسازند که ریسک بالایی دارد و ممکن است به سوختگی برد منجر شود. در خودروهای مالتی‌پلکس، ناسازگاری پایه‌های CAN باعث قطع ارتباط کل شبکه می‌شود و چراغ‌های متعدد داشبورد روشن می‌گردد.

تأثیر تعداد پایه‌ها بر ریمپ و تغییرات نرم‌افزاری

ریمپ ایسیو نیازمند شناخت دقیق نقشه پایه‌ها (پین‌اوت) است تا برنامه‌نویس بتواند جداول سوخت، جرقه و محدودیت‌ها را بدون آسیب به مدارها تغییر دهد. ایسیوهای با پایه‌های بیشتر معمولاً امکانات گسترده‌تری برای ریمپ دارند، مانند کنترل توربو یا دریچه گاز برقی. در مقابل، ایسیوهای تک‌سوکت قدیمی محدودیت بیشتری دارند. عدم دسترسی به نقشه صحیح پایه‌ها می‌تواند باعث ریمپ نادرست و آسیب به درایورهای خروجی شود.

نکات ایمنی در کار با پایه‌ها و سوکت‌ها

هنگام جدا کردن یا وصل کردن سوکت‌ها، باتری باید قطع باشد تا از شوک الکتریکی جلوگیری شود. خوردگی یا شکستگی پایه‌ها یکی از مشکلات شایع است که با تمیزکاری دقیق یا تعویض سوکت حل می‌شود. استفاده از مولتی‌متر برای تست پیوستگی هر پایه به مقصدش، گام ضروری در عیب‌یابی است.

تفاوت تعداد پایه‌ها در ایسیوهای ایرانی و خارجی

ایسیوهای مورد استفاده در خودروهای تولید داخل با مدل‌های خارجی تفاوت‌های قابل توجهی در تعداد سوکت و پایه‌ها دارند که ناشی از ساده‌سازی برای کاهش هزینه، رعایت استانداردهای آلایندگی متفاوت و سازگاری با موتورهای قدیمی‌تر است.

ویژگی‌های ایسیوهای خودروهای ایرانی

در خودروهای ایران‌خودرو و سایپا، ایسیوها اغلب برای موتورهای XU7، TU5، EF7 و ملی طراحی شده‌اند و تعداد پایه‌ها معمولاً کمتر از مدل‌های اروپایی اصلی است. برای مثال، ایسیو زیمنس دوسوکت در پراید و تیبا با حدود ۹۰ پایه، ساده‌تر از ایسیوهای بوش سه‌سوکت در پژو ۲۰۶ تیپ ۵ با ۱۳۴ پایه است. این کاهش پایه‌ها به دلیل حذف برخی امکانات مانند کنترل پیشرفته گیربکس اتوماتیک، کروز کنترل تطبیقی یا سنسورهای اضافی آلایندگی انجام شده است. ایسیوهای کروز و غرب استیل که در مدل‌های جدیدتر مانند دنا و تارا استفاده می‌شوند نیز اغلب دوسوکت و حدود ۹۰ تا ۱۰۰ پایه دارند تا هزینه تولید پایین بماند و تعمیر آسان‌تر باشد.

مقایسه با ایسیوهای خودروهای وارداتی و اروپایی

در خودروهای وارداتی مانند رنو، تویوتا یا هیوندای، ایسیوها معمولاً چهار یا حتی پنج سوکت دارند و تعداد پایه‌ها به بیش از ۱۵۰ می‌رسد. این افزایش به دلیل پشتیبانی از سیستم‌های پیچیده‌تر مانند گیربکس CVT، استارت-استاپ، هیبرید یا رانندگی خودکار است. ایسیوهای بوش نسل جدید (مانند MED17 یا EDC17) در خودروهای دیزلی اروپایی بیش از ۲۰۰ پایه دارند و شبکه CAN چندلایه را مدیریت می‌کنند. در مقابل، ایسیوهای ایرانی حتی در مدل‌های یورو ۵ همچنان ساده‌تر باقی مانده‌اند تا با زیرساخت سوخت و جاده‌های کشور سازگار باشند.

تأثیر استانداردهای آلایندگی بر تعداد پایه‌ها

گذار از یورو ۲ به یورو ۵ باعث اضافه شدن سنسورهای اکسیژن دوم، فشار مطلق مانیفولد و سیستم تشخیص تبخیر شد که نیاز به پایه‌های بیشتری دارد. ایسیوهای قدیمی تک‌سوکت یورو ۲ مانند بوش MP5.2 در زانتیا تنها ۳۵ پایه داشتند، در حالی که ایسیوهای یورو ۵ بوش ME17 در دنا پلاس توربو سه‌سوکت و بیش از ۱۲۸ پایه هستند. این افزایش مستقیماً با نیاز به کنترل دقیق‌تر آلایندگی مرتبط است.

مزایا و معایب طراحی ساده‌تر در ایران

طراحی با پایه‌های کمتر هزینه تولید و تعمیر را کاهش می‌دهد و عیب‌یابی را برای تعمیرکاران محلی آسان‌تر می‌کند، اما قابلیت ارتقا و ریمپ پیشرفته را محدود می‌نماید. در مقابل، ایسیوهای خارجی انعطاف‌پذیری بیشتری دارند اما تعمیر آن‌ها تخصصی‌تر و گران‌تر است. در نهایت، انتخاب تعداد پایه‌ها تعادلی بین عملکرد، هزینه و قابلیت نگهداری است که در خودروهای ایرانی به سمت سادگی تمایل دارد.

نقش رنگ و شکل سوکت‌ها در شناسایی سریع ایسیو

علاوه بر تعداد سوکت و پایه‌ها، رنگ و شکل کانکتورها یکی از سریع‌ترین راه‌های شناسایی مدل ایسیو توسط تعمیرکاران است. این ویژگی‌های ظاهری به تشخیص فوری بدون نیاز به باز کردن کامل ایسیو یا اتصال دیاگ کمک می‌کند.

تفاوت رنگ سوکت‌ها در برندهای مختلف

در ایسیوهای بوش که عمدتاً در پژو ۲۰۶ تیپ ۵، پارس TU5 و سمند EF7 استفاده می‌شوند، سوکت‌ها معمولاً به رنگ‌های خاکستری، مشکی و آبی هستند و شکل مستطیلی با قفل پلاستیکی محکم دارند. این رنگ‌بندی استاندارد بوش اجازه می‌دهد تعمیرکاران با یک نگاه سریع مدل ME7.4.4 یا ME7.4.9 را تشخیص دهند. در مقابل، ایسیوهای زیمنس که در پراید، تیبا، پژو ۴۰۵ و برخی سمندها به کار رفته‌اند، اغلب دو سوکت سفید یا خاکستری روشن دارند و شکل سوکت‌ها کمی گردتر و با قفل متفاوت است. این تفاوت ظاهری باعث می‌شود حتی در نور کم تعمیرگاه، مدل زیمنس از بوش متمایز شود.

ویژگی‌های سوکت در ایسیوهای ساژم و والئو

ایسیوهای ساژم S2000 و والئو J34 که بیشتر در پژو ۲۰۶ تیپ ۲ و ۳ دیده می‌شوند، سه سوکت با رنگ‌های مشکی، قهوه‌ای و خاکستری دارند و سوکت‌ها بزرگ‌تر و ضخیم‌تر از مدل‌های دیگر هستند. قفل سوکت‌ها نیز به صورت اهرمی طراحی شده که جدا کردن آن‌ها را آسان‌تر می‌کند. این ویژگی ظاهری در تعمیرگاه‌ها به عنوان نشانه‌ای سریع برای تشخیص ایسیوهای فرانسوی‌الاصل عمل می‌کند.

مزایای شناسایی از روی ظاهر سوکت

استفاده از رنگ و شکل سوکت‌ها زمان عیب‌یابی را کاهش می‌دهد و از اشتباه در سفارش قطعه جلوگیری می‌کند. در بازار قطعات، فروشندگان نیز بر اساس این ویژگی‌ها ایسیوها را دسته‌بندی می‌کنند تا مشتری سریع‌تر مدل مورد نیاز را پیدا کند.
